1. Kubernetes

1.1 Kubernetes란?

Kubernetes는 Google에서 만든 컨테이너 Orchestration 시스템이다. 많은 회사들이 기여하고 사용 할 수 있도록 CNCF에 기부 되었고, 현재 전세계에서 가장 많이 사용하는 Orchestration 기술이다

• 자동 배포 및 스케일링 : 트래픽에 따라 컨테이너들을 자동으로 업스케일링 또는 다운스케일링 할 수 있다.
• 자가치유 (self-healing) : 컨테이너가 반응이 없어지면 자동으로 새로운 컨테이너로 교체한다.
• Load Balancing : 여러 컨테이너에 트래픽을 자동으로 분산시킨다.
• Service Discovery : 복잡한 절차 없이 자동으로 컨테이너간 통신을 제공한다.
• Resource Management : CPU와 메모리를 효율적으로 배분하여 하드웨어 사용을 최적화한다.
• Rolling Update / Rollback : 다운타임 없이 롤링 업데이트를 진행하고 손쉽게 롤백을 할 수 있다

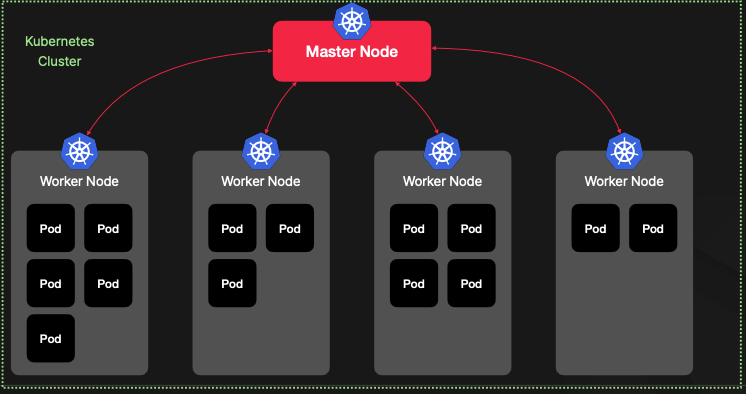

1.2 Kubernetes Node

Kubernetes가 사용 할 수 있는 물리적인 컴퓨터 자원을 Node라고 명칭한다.

Node의 종류

• Master Node (Control Plane Node) : API Server, Scheduler, Controller, Manager 등이 실행되고 있으며 쿠버네티스 클러 터 전체를 통제한다. Master Node에는 Pod를 실행하지 않는다.
• Worker Node : 사용자가 정의한 애플리케이션 컨테이너들이 실행되는 Node이다

Worker Node의 구성

• Kubelet : Master Node와 통신하는 역할을 한다. 정확한 스펙으로 Pod가 실행되고 있는지 확인하고 Pod들의 라이프 사이클을 트롤한다.
• Container Runtime : Docker, ContainerD같은 컨테이너를 실행하고 관리하는 런타임이다.
• Kube Proxy : 각 노드의 네트워크 룰을 정의하고 있다
• Pod :쿠버네티스에서 사용하는 용어중 가장 작은 단위이다. 하나의 Pod에 여러개의 컨테이너가 실행 될 수 있으나 보통 하나의 Po 만 실행하게 된다.

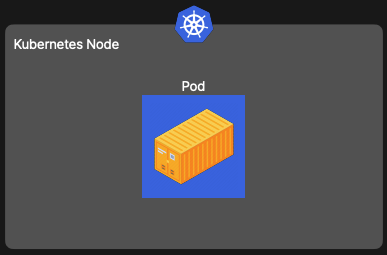

1.3 Kubernetes Pod

• Kubernetes Node에는 Pod를 실행 할 수 있다.
• Pod는 Kubernetes에서 사용하는 가장 작은 애플리케이션 단위이다.

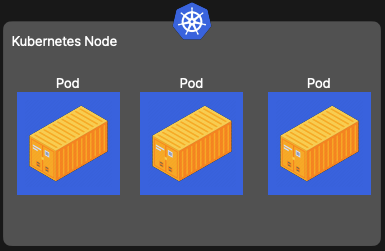

1.4 Multiple Kubernetes Pod

• 리소스만 허락한다면 여러개의 Pod를 Node에서 실행 할 수 있다. (실제 목적)
• 여러개의 Node에 균등하게 또는 설정을 통해 특정 Node에만 Pod가 실행되도록 할 수 있다.

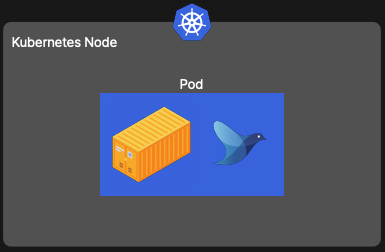

1.5 Multiple Containers in Pod

• Pod 하나에는 하나의 컨테이너를 실행하는게 일반적이다.
• 하지만 컨테이너와 밀접한 통신을 요구하는 경우 Pod에 여러개의 컨테이너를 실행 할 수도 있다.

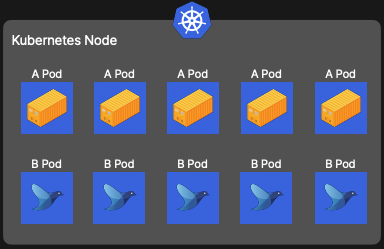

• A Pod의 보조 역할을 하는 B Pod가 존재한다고 가정한다면 A Pod가 생성 될때마다 B Pod를 항상 함께 생성해야한다.
• 매번 두개의 Pod를 실행하고 삭제하려면 매우 번거럽고 Pod간의 통신도 설정해줘야한다.
• 그래서 밀접한 관계가 있는 경우 하나의 Pod에 여러개의 컨테이너를 실행한다

1.6 ReplicaSet

ReplicaSet은 Kubernetes 스케일링 기능의 핵심으로 명시된 Pod 갯수가 항상 실행되고 있을 수 있도록 보장해주는 역할을 한다.

• High Availability : 한국어로 흔히 “고가용성”이라고 이야기한다.
  • 똑같은 Pod를 여러개 복제해서 어느 한 Pod가 문제가 생기거 죽더라도,
    • 다른 Pod가 역할을 대체 할 수 있도록 설계하는걸 이야기한다.
  • Kubernetes에서만 사용하는 용어가 아니고 공학적인 개념 이다.
• Load Balancing :
  • 여러개의 Pod를 실행하면 같은 역할을 하고있는 Pod간 트래픽을 분산해줄 수 있는 시스템이 필요하다.
  • Kubernetes는 자동으로 Load Balancing을 해준다
• Scaling : 설정한 Pod의 갯수만큼 자동으로 Pod 갯수가 늘어나고 줄어들도록 해준다.

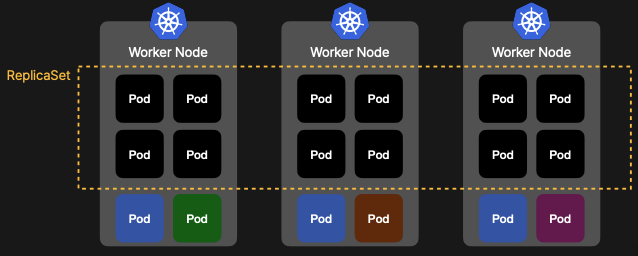

  • ReplicaSet은 하나의 `Node에 귀속되지 고 여러 Node에 걸쳐 설정 될 수 있다.
• Label Selector : 레이블 정의에 따라 ReplicaSet 정의에 입력해두지 않은 Pod들도 ReplicaSet에 의해 관리되도록 할 수 있다.

ReplicaSet은 같은 레이블의 Pod들이 정의된 갯수만큼 항상 실행되고 있도록한다.

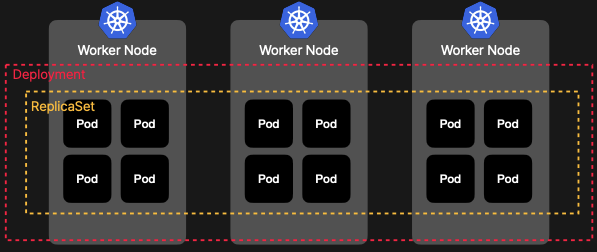

1.7 Deployment

• Deployment를 생성하면 자동으로 ReplicaSet을 생성한다
• Deployment는 ReplicaSet에 Rolling Update와 Rollback 기능이 추가돼있다

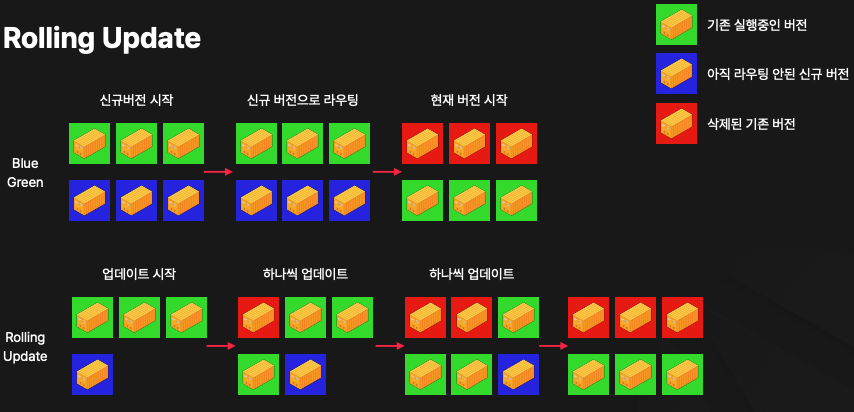

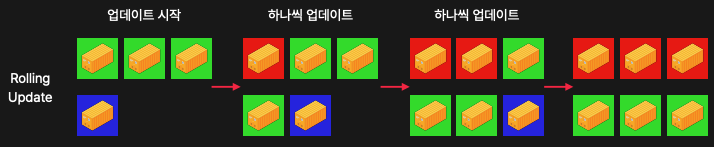

1.8 Rolling Update

• Blue Green Update를 업데이트 할때 리소스가 두배로 필요하다.
• Rolling Update를 하면 최소한의 추가 리소스로 전체 업데이트를 진행 할 수 있다.
• Blue Green Update는 네트워크 설정이 조금 엇나가면 서비스에 다운타임이 생길 수 있다.
• Rolling Update는 서서히 업데이트를 진행하기 때문에 다운타임이 생기지 않는다.

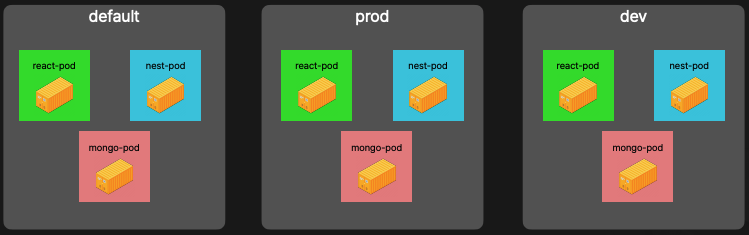

1.9 Namespaces

• Namespace는 Kubernetes 클러스터에서 환경을 분리하는데 사용된다.
• Namespace가 다른 Pod끼리 통신은 가능하지만 kubectl CLI를 사용할때 현재 지정돼있는 namespace를 기준으로 실행된다

1.10 ConfigMaps/Secrets

• ConfigMap과 Secret은 Kubernetes에서 애플리케이션 설정을 관리하는 리소스다.
• Pod에 ConfigMap이나 Secret에 설정된 값들을 환경변수로 주입 해줄 수 있다.
• ConfigMap은 Plain Text로 민감하지 않은 데이터를 저장할때 사용된다.
  • 좋은 예제로는 URL, 포트 정보등이 있다.
• Secret은 암호화가 필요한 값들을 저장할때 사용된다. 좋은 예제로는 비밀번호, API 키, 인증서등이 있다

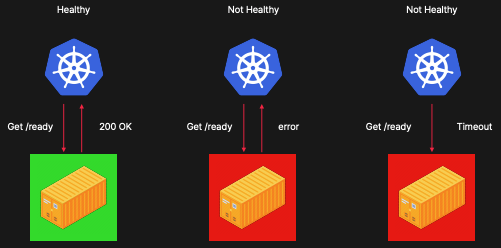

1.11 Readiness Probe / Liveness Probe

• Readiness Probe와 Liveliness Probe는 모두 Container의 상태를 모니터링 하는데 사용된다

1.12 Readiness Probe / Liveness Probe

1.13 Kubernetes Services

• Kubernetes Service는 Pod들을 네트워크로 연결할때 사용한다.
• Kubernetes Service는 대표적으로 NodePort, ClusterIP가 존재한다.

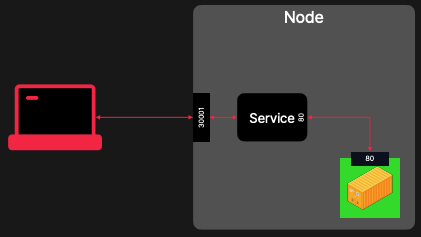

1.14 NodePort

• NodePort는 말 그대로 “외부에서” Node에 접속 할 수 있게 해주는 포트를 의미한다.
• 30000번 포트부터 32767번 포트까지 사용 가능하다.
• 여러개의 Pod를 Load Balancing 할 수 있고 여러개의 Node를 포괄 할수도 있다.

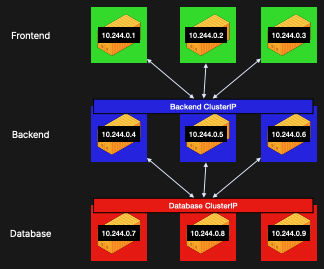

1.15 ClusterIP

• ClusterIP는 Kubernetes의 Pod끼리 통신 할 수 있도록 해주는 서비스다.
• Kubernetes에서는 자연스럽게 같은 Pod를 여러개 실행해서 Horizontal Scaling을 하고,
  • 언제나 Pod가 사라지고 새로 생겨서 IP 가 변동적이니 같은 Pod들을 묶어주는 역할이 필요하다.
  • ClusterIP가 바로 이 역할을 해준다.

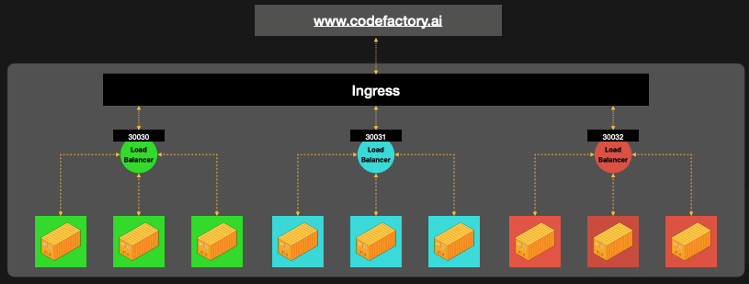

1.16 Ingress

• NodePort 대신 LoadBalancer를 사용하면 클라우드 LoadBalancer를 프로비져닝 하도록 할 수 있다.
• 문제는 서비스가 많아질수록 LoadBalancer가 너무 많아지고,
  • LoadBalancer 별로 세팅을 따로 해줘야한다는 점이다.

• Ingress는 복잡한 Kubernetes와 외부 트래픽을 한번에 연동 해줄 수 있도록 도와준다.

1.17 Persistent Volue & Claim

• Persistent Volume은 특정 Pod와 관계 없이 저장 리소스를 배정할때 사용된다.
  • 원하는 크기로 PV를 배정해두면 Pod에서 PV가 필 요할때 PVC를 통해 적절한 PV를 할당받게 된다.
• PVC는 PV를 점유할때 사용된다.
  • Pod에서 필요한 스펙의 저장 공간을 PVC로 정의하면,
  • Kubernetes에서 자동으로 현재 사용 할 수 있는 PV 중에 적합한 저장소를 배정해준다

1.18 Pod Definition

1
apiVersion: v1
2
kind: Pod
3
metadata:
4
  name: nginx-pod
5
  labels:
6
    app: proxy
7
    type: back-end
8

9
spec:
10
  containers:
11
    - name: nginx-container
12
      image: nginx:1.14.2
13
      ports:
14
        - containerPort: 80

1.19 Replicaset

1
apiVersion: apps/v1
2
kind: ReplicaSet
3
metadata:
4
  name: nginx-replicaset
5
  labels:
6
    app: nginx-app
7
    type: back-end
8

9
spec:
10
  replicas: 3
11
  template:
12
    metadata:
13
      labels:
14
        app: nginx-app
15
        type: back-end
16
    spec:
17
      containers:
18
        - name: nginx-container
19
          image: nginx
20
          ports:
21
            - containerPort: 80
22
    selector:
23
      matchLabels:
24
        app: nginx-app
25
        type: back-end

1
apiVersion: v1
2
kind: Pod
3
metadata:
4
  name: nginx-pod
5
  labels:
6
    app: proxy
7
    type: back-end
8

9
spec:
10
  containers:
11
    - name: nginx-container
12
      image: nginx:1.14.2
13
      ports:
14
        - containerPort: 80

1.20 Deployment

1
apiVersion: apps/v1
2
kind: Deployment
3
metadata:
4
  name: nginx-deployment
5
  labels:
6
    app: nginx-app
7
    type: back-end
8

9
spec:
10
  replicas: 3
11
  template:
12
    metadata:
13
      labels:
14
        app: nginx-app
15
        type: back-end
16
    spec:
17
      containers:
18
        - name: nginx-container
19
          image: nginx
20
          ports:
21
            - containerPort: 80
22
    selector:
23
      matchLabels:
24
        app: nginx-app
25
        type: back-end

2. Helm

2.1 Helm 소개

Helm은 Kubernetes 애플리케이션 배포와 관리를 간소화하기 위한 패키지 관리 도구다.

• Helm 주요 단위는 Chart다. Chart는 Kubernetes 리소스(YAML 파일)의 모음으로, Kubernetes 애플리케이션 배포에 필요한 모 든 설정과 템플릿을 포함한다.
• Helm을 사용하면 복잡한 Kubernetes 배포를 코드로 관리하고 재사용할 수 있다.

Helm의 주요 기능

• Chart 관리 : Helm을 사용하여 애플리케이션을 패키지로 구성하고 공유할 수 있고 리포지토리에서 쉽게 가져와 배포할 수 있다.
• 간편한 배포와 업그레이드 : Helm 명령어를 통해 간단히 차트를 설치하고 설정할 수 있고 동일한 애플리케이션을 여러 환경에 쉽게 배포하고 관리할 수 있다.
• 버전 관리 : Helm은 릴리즈 버전을 통해 배포 상태를 관리할 수 있다. 원하는 버전으로 쉽게 롤백하거나 최신 상태로 업그레이드할 수 있다. (Kubernetes의 메이저 약점 중 하나)
• 템플릿화 : YAML 파일을 템플릿화하여 환경에 따라 다양한 설정을 적용 할 수 있다. 동일한 차트를 다양한 환경에 맞게 커스터마이징 할 수 있다.

2.2 Helm Chart의 구성

Chart.yaml

• 차트에 대한 기본 정보를 담고 있는 파일이다. 차트의 이름, 버전, 설명, 관리자, 애플리케이션 버전을 입력하는 공간이다.
• 차트의 핵심 정보를 정의하고 있으며 배포될 애플리케이션의 버전을 쉽게 관리할 수 있게 해준다

values.yaml

• 기본 설정 값을 정의하는 파일이다.
• 차트의 템플릿 파일에서 이 값을 참조하여 변수를 동적으로 대체 할 수 있다.
• 같은 Kubernetes 애플리케 이션을 쉽게 다양한 환경에서 다양한 조건으로 실행 할 수 있게 해주는 핵심 요소다.

templates 폴더

• 실제 Kubernetes 리소스를 정의하는 YAML 템플릿 파일들이 포함된 공간이다.
• Deployment, Service, ConfigMap 등 모든 Kubernetes 파일을 포함할 수 있으며,
  • values.yaml 파일에 정의된 값들을 변수로 사용하여 동적으로 설정할 수 있다.

helpers.tpl

• 여러 템플릿에서 반복적으로 사용하는 코드를 함수로 만들어 저장 해두는 파일이다.
• {{ include "test-function" . }}과 같은 방식으로 호출하 여 사용할 수 있다.

Charts 폴더

• 차트 의존성을 정의하는 곳이다

2.3 Charts.yaml

1
apiVersion: v2
2
name: my-chart
3
version: 1.0.0
4
description: A Helm chart for Kubernetes
5
appVersion: 1.0.0

2.4 values.yaml

1
replicaCount: 3
2
image:
3
  repository: nginx
4
  tag: latest
5
service:
6
  type: ClusterIP
7
  port: 80

2.5 values.yaml 사용법

1
apiVersion: apps/v1
2
kind: Deployment
3
metadata:
4
  name: {{ .Release.Name }}-app
5
  labels:
6
    app : {{ .Release.Name }}-app
7
spec:
8
  replicas: {{ .Values.replicaCount }}
9
  selector:
10
    matchLabels:
11
      app: {{ .Release.Name }}-app
12
  template:
13
    metadata:
14
      labels:
15
        app: {{ .Release.Name }}-app
16
    spec:
17
      containers:
18
        - name: {{ .Release.Name }}-container
19
          image: "{{ .Values.image.repository }}:{{ .Values.image.tag }}"
20
          ports:
21
            - containerPort: {{ .Values.service.port }}
22
          env:
23
            - name: ENVIRONMENT
24
              value: {{ .Values.environment }}

1
replicaCount: 2
2

3
image:
4
  repository: nginx
5
  tag: latest
6

7
service:
8
  port: 80
9

10
environment: 'development'

2.6 Helm CLI 기능 - 배포

1
# 문법
2
helm install <release-name> <chart-directory> --values <values-file>
3

4
# 예제
5
helm install my-app ./my-chart

1
NAME: my-app
2
LAST DEPLOYED: Thu Nov 7 12:00:00 2024
3
NAMESPACE: default
4
STATUS: deployed
5
REVISION: 1
6
NOTES:
7
1. Get the application URL by running these commands:
8
  export POD_NAME=$(kubectl get pods --namespace default -l "app=my-app" -o jsonpath="{.items[0].metadata.name}")
9
  echo "Visit http://127.0.0.1:8080 to use youur application"
10
  kubectl port-forward $POD_NAME 8080:80

2.7 Helm CLI 기능 - 업데이트

1
# 문법
2
helm upgrade <release-name> <chart-directory> --set <variables>
3

4
# 예제
5
helm upgrade my-app ./my-chart --set image.tag=2.0.0

1
Release "my-app" has been upgraded. Happy Helming!
2
NAME: my-app
3
LAST DEPLOYED: Thu Nov 7 12:05:00 2024
4
NAMESPACE: default
5
STATUS: deployed
6
REVISION: 2

2.8 Helm CLI 기능 - 릴리스 히스토리 확인

1
# 문법
2
helm history <release-name>
3

4
# 예제
5
helm history my-app

1
REVISION  UPDATED                  STATUS     CHART         APP VERSION  DESCRIPTION
2
1         Thu Nov 7 12:00:00 2024  deployed   my-chart-1.0  1.0          Install complete
3
2         Thu Nov 7 12:05:00 2024  superseded my-chart-1.0  2.0          Upgrade complete
4
3         Thu Nov 7 12:10:00 2024  deployed   my-chart-1.0  1.0          Rollback to 1

2.9 Helm CLI 기능 - 롤백

1
# 문법
2
helm rellback <release-name> <revision>
3

4
# 예제
5
helm rellback my-app 1

1
Rollback was a success! Happy Helming!

2.10 Helm CLI 기능 - 현재 릴리즈 확인

1
# 문법
2
helm status <release-name>
3

4
# 예제
5
helm status my-app

1
NAME: my-app
2
LAST DEPLOYED: Thu Nov 7 12:10:00 2024
3
NAMESPACE: default
4
STATUS: deployed
5
REVISION: 3
6
NOTES:
7
1. Get the application URL by running these commands:
8
  export POD_NAME=$(kubectl get pods --namespace default -l "app=my-app" -o jsonpath="{.items[0].metadata.name}")
9
  echo "Visit http://127.0.0.1:8080 to use youur application"
10
  kubectl port-forward $POD_NAME 8080:80

2.11 기타 기능

• Artifact Hub에 Helm Chart를 업로드하고 공유 할 수 있다.
• Templating을 사용해서 복잡한 기능을 미리 정의 해둘 수 있다.
