08-Grid 레이아웃

1. 실습 - 그리드 워밍업

1.1 HTML

1<!doctype html>
2<html lang="ko">
3  <head>
4    <meta charset="UTF-8" />
5    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
6    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
7    <title>grid</title>
8    <link rel="stylesheet" href="style.css" />
9  </head>
10  <body>
11    <div class="grid-container">
12      <div class="grid-item red-box">A</div>
13      <div class="grid-item blue-box">B</div>
14      <div class="grid-item green-box">C</div>
15      <div class="grid-item grey-box">D</div>
16    </div>
17  </body>
18</html>

1.2 초기 CSS

1.grid-container {
2  width: 300px;
3  height: 300px;
4  border: 4px solid black;
5  background-color: #fff;
6}
7.grid-item {
8  font-size: 20px;
9  text-align: center;
10  color: white;
11}
12.red-box {
13  background-color: red;
14}
15.blue-box {
16  background-color: blue;
17}
18.green-box {
19  background-color: green;
20}
21.grey-box {
22  background-color: grey;
23}

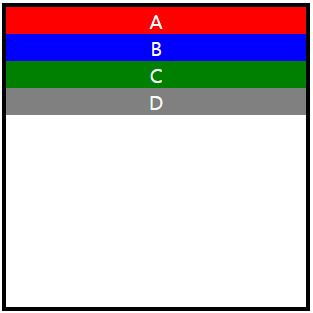

본격적으로 Grid Layout 속성을 공부하기 전에 워밍업 차원에서 실습 문제를 하나 풀어보겠습니다. 코딩창에서 기본으로 제공된 코드를 실행하면 아래와 같이 보입니다.

CSS_8_1

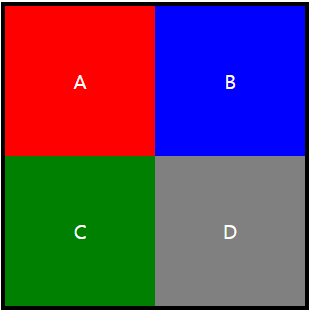

이를 아래와 같이 보이도록 수정해주세요. 단, HTML 코드는 절대로 수정하면 안되며 오직 CSS 속성만 수정해서 해야 합니다.

CSS_8_2

1.2 정답 CSS : float

1.grid-container {
2  width: 300px;
3  height: 300px;
4  border: 4px solid black;
5  background-color: #fff;
6}
7.grid-item {
8  font-size: 20px;
9  text-align: center;
10  color: white;
11
12  /* 정렬을 위한 속성 추가, float 속성을 활용 */
13  float: left;
14  width: 50%;
15  height: 150px;
16  line-height: 150px;
17}
18.red-box {
19  background-color: red;
20}
21.blue-box {
22  background-color: blue;
23}
24.green-box {
25  background-color: green;
26}
27.grey-box {
28  background-color: grey;
29}

2. Grid Layout 이란?

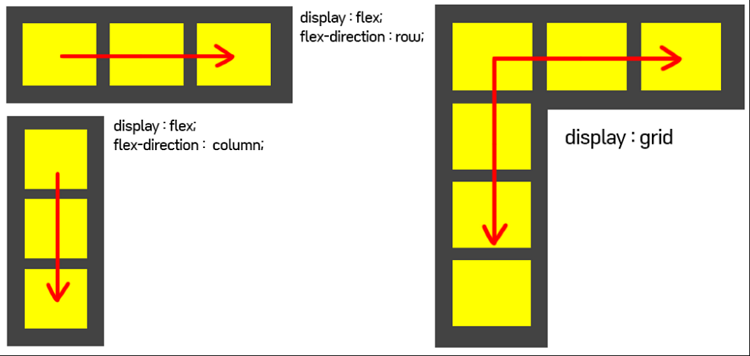

그리드 레이아웃(Grid Layout)은 2차원 방식으로 효과적인 레이아웃을 설계할 수 있도록 고안된 레이아웃 스타일입니다. 여기서 2차원 방식이란 마치 HTML의 테이블(table) 태그처럼 수평(row)과 수직(column) 방향으로 레이아웃을 설계하는 방식을 말합니다.

이런 2차원 방식이 테이블 태그와 굉장히 유사한 점이 많아서, 보통 그리드 레이아웃에서는 수평을 row, 수직을 column이라고 부릅니다. 참고로 그리드 레이아웃은 CSS에 플렉스 박스 레이아웃이 추가될 떄, 같이 추가된 개념으로 플렉스 박스는 1차원, 그리드 레이아웃은 2차원이라는 차이가 있습니다. 그리고 그리드 레이아웃도 플렉스 박스 레이아웃 속성 못지 않게 그리드 레이아웃 관련 속성이 굉장히 많습니다.

CSS_8_3

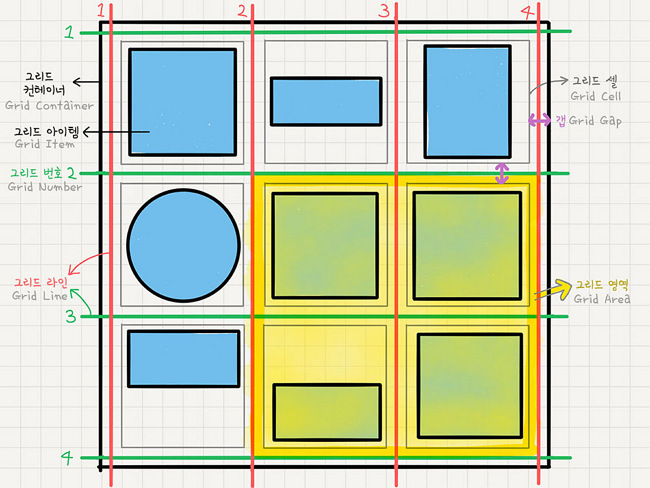

2.1 grid 용어

CSS_8_4

그리드 컨테이너(grid container) : 어떤 HTML 요소에 display: grid를 적용한 해당 요소
- 레이아웃의 전체 내용을 담고 있는 최상위 부모 요소
그리드 아이템(grid item) : 컨테이너와 자식 관계에 있는 요소
- flexbox처럼 자식 요소만 그리드 아이템이 되며, 자손 요소는 아무것도 해당되지 않음
그리드 셀(grid cell) : 행과 열이 만나 이루어지는 하나의 공간
- 행(row) : 그리드 레이아웃에서 가로줄을 의미
- 열(column) : 그리드 레이아웃에서 세로줄을 의미
- 그리드 트랙(grid track) : 행과 열을 합쳐서 부르는 말
  - 그리드 라인 사이 공간을 의미
그리드 라인(grid line) : 그리드 행과 열을 그리는 선
그리드 넘버(grid number) : 그리드 라인에 붙는 번호
그리드 갭(grid gap) : 그리드 셀과 그리드 셀 사이의 간격

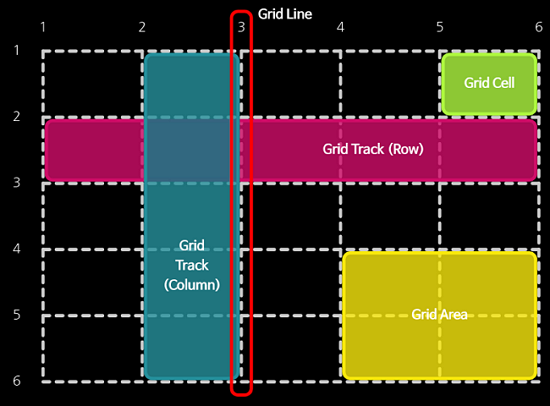

2.2.1 그리드 트랙

CSS_8_5

그리드 라인 사이 공간을 그리드 트랙이라고 합니다.
방향에 따라 row track 또는 column track 으로 나눠지게 됩니다.
위 그림에서 강조된 트랙은 row 2 / 3 그리드 라인 사이에 위치한 트랙입니다

2.2 준비

2.2.1 index.html

1<!doctype html>
2<html lang="en">
3  <head>
4    <meta charset="UTF-8" />
5    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
6    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
7    <link rel="stylesheet" href="basic-style.css" />
8    <link rel="stylesheet" href="grid.css" />
9    <title>CSS Grid Example</title>
10  </head>
11  <body>
12    <div class="container">
13      <div class="item pink-color">Item1</div>
14      <div class="item item2 blue-color">Item2</div>
15      <div class="item green-color">Item3</div>
16      <div class="item yellow-color">Item4</div>
17      <div class="item red-color">Item5</div>
18      <div class="item pink-color">Item6</div>
19      <div class="item blue-color">Item7</div>
20      <div class="item green-color">Item8</div>
21      <div class="item yellow-color">Item9</div>
22      <div class="item red-color">Item10</div>
23    </div>
24  </body>
25</html>

2.2.2 style.css

1* {
2  box-sizing: border-box;
3}
4
5body {
6  width: 100vw;
7  height: 100vh;
8  margin: 0;
9}
10
11.item {
12  display: flex;
13  justify-content: center;
14  align-items: center;
15  border: 1px solid #181818;
16  font-size: 1.2rem;
17  font-weight: bold;
18}
19
20.pink-color {
21  background-color: #d7bee2;
22}
23.blue-color {
24  background-color: #a9c7d8;
25}
26.green-color {
27  background-color: #c0df9f;
28}
29.yellow-color {
30  background-color: #f2e5a6;
31}
32.red-color {
33  background-color: #e89d9d;
34}

2.2.3 grid.css

1.container {
2}
3.item2 {
4}

3. Grid Containers

3.1 display : Grid 선언

rid Container(컨테이너)를 정의합니다. 정의된 컨테이너의 자식 요소들은 자동으로 Grid Items(아이템)로 정의됩니다.

그리드를 사용하기 위해 컨테이너에 필수로 작성합니다!

값	의미
`grid`	Block 특성의 Grid Container를 정의
`inline-grid`	Inline 특성의 Grid Container를 정의

1.container {
2  padding: 10px;
3  /* 📝 grid : 그리드 컨테이너를 만들기 위한 속성값, 그리드 레이아웃의 시작  */
4  /* grid가 선언된 부모(container) 기준으로 자식(item)까지만 item으로 인식 */
5  display: grid;
6}
7
8.item2 {
9}

3.2 행과 열

3.2.1 grid-template-rows : 행 크기

명시적 행(Track)의 크기를 정의합니다. 동시에 라인(Line)의 이름도 정의할 수 있습니다.

fr(fraction, 공간 비율) 단위를 사용할 수 있습니다.
repeat() 함수를 사용할 수 있습니다.

사용 방법은 grid-template-columns와 같습니다.

3.2.2 grid-template-columns : 열 크기

명시적 열(Track)의 크기를 정의합니다. 동시에 라인(Line)의 이름도 정의할 수 있습니다.

fr(fraction, 공간 비율) 단위를 사용할 수 있습니다.
repeat() 함수를 사용할 수 있습니다.

사용 방법은 grid-template-rows와 같습니다.

3.3.3 예시

1.container {
2  padding: 10px;
3  display: grid;
4  /* 📝 행의 높이는 기본적으로 부모의 높이를 따라감 */
5  grid-template-rows: 100px 100px; /* 1행 100, 1행 100 */
6  grid-template-columns: 150px 150px; /* 1열 150, 2열 150 */
7
8  /* 📝 auto 값을 지정 */
9  /* 행과 열의 크기를 그리드 컨테이너에 맞춰 자동 지정 */
10  /* grid-template-columns : 100px auto; */
11}
12
13.item2 {
14}

3.3 Grid Function

3.3.1 repeat()

repeat() 함수는 행/열(Track)의 크기 정의를 반복합니다. ‘반복되는 횟수’와 ‘행/열의 크기 정의’를 인수로 사용합니다.

1.container {
2  padding: 10px;
3  display: grid;
4  /* 📝 일정 값을 row track에 반복하고 싶다면 Repeat() 함수를 사용 */
5  grid-template-columns: repeat(2, 100px); /* 50px을 2개의 행에 반복 */
6}
7
8.item2 {
9}

3.3.2 minmax()

minmax() 함수는 행/열(Track)의 ‘최소/최대 크기’를 정의합니다.

1.container {
2  padding: 10px;
3  display: grid;
4  /* 📝 최소 제한너비와 최대 제한 너비를 minmax() 함수를 이용 */
5  /* minmax(최소, 최대) 함수 : 최소, 최대 값을 지정하는 함수 */
6  /* 모든 셀 최소 제한 너비 200px / 모든 셀 최대 제한 너비 자동(container의 나머지 공간 모두) */
7  grid-template-rows: repeat(2, minmax(200px, auto));
8}
9
10.item2 {
11}

3.3.3 fit-content()

fit-content() 함수는 행/열(Track)의 크기를 그리드 아이템(Item)이 포함하는 내용(Contents) 크기에 맞춥니다. ‘내용의 최대 크기’를 인수로 사용합니다.

3.4 Grid Units

3.4.1 fr (fraction: 분수, 부분)

fr(fractional unit)은 사용 가능한 공간에 대한 비율을 의미합니다.

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-rows: 1fr 2fr;
5  grid-template-columns: 1fr 1fr 1fr; /* 1:1:1 비율로 적용 */
6  /* 100px 1fr 1fr = 100px로 지정하고 나머지는 1:1 비율로 적용, 추천❌ */
7  /* 단, grid-item이 독립적인 높이와 너비값을 가지고 있는 경우, grid-container를 초과하는 문제 발생 */
8}
9
10.item2 {
11}

3.4.2 min-content

그리드 아이템이 포함하는 내용(Contents)의 최소 크기를 의미합니다.

3.4.3 max-content

그리드 아이템이 포함하는 내용(Contents)의 최대 크기를 의미합니다.

3.4.4 auto-fill, auto-fit

행/열(Track)의 개수를 그리드 컨테이너(Container) 및 행/열 크기에 맞게 자동으로(암시적) 조정합니다. repeat() 함수와 같이 사용하며, 행/열과 아이템(Item) 개수가 명확할 필요가 없거나 명확하지 않은 경우 유용합니다.(반응형 그리드)

auto-fill과 auto-fit은 간단한 차이점을 제외하면 동일하게 동작합니다.

1.container {
2  padding: 10px;
3  display: grid;
4  /* 📝 auto-fill : 자동으로 채움 */
5  /* 최소 10%의 너비로 자동으로 채우기 */
6  /* grid-template-columns: repeat(auto-fill, minmax(10%, auto)); */
7
8  /* 📝 반응형 웹을 만들 떄, auto-fill이 자주 사용됨 */
9  /* 웹 브라우저 크기가 900px보다 크면 3개의 열 */
10  /* 900px보다 작다면 보장이 되게끔 2개의 열로, 더 작다면 1개의 열로 줄어듬  */
11  grid-template-columns: repeat(auto-fill, minmax(300px, auto));
12}
13
14.item2 {
15}

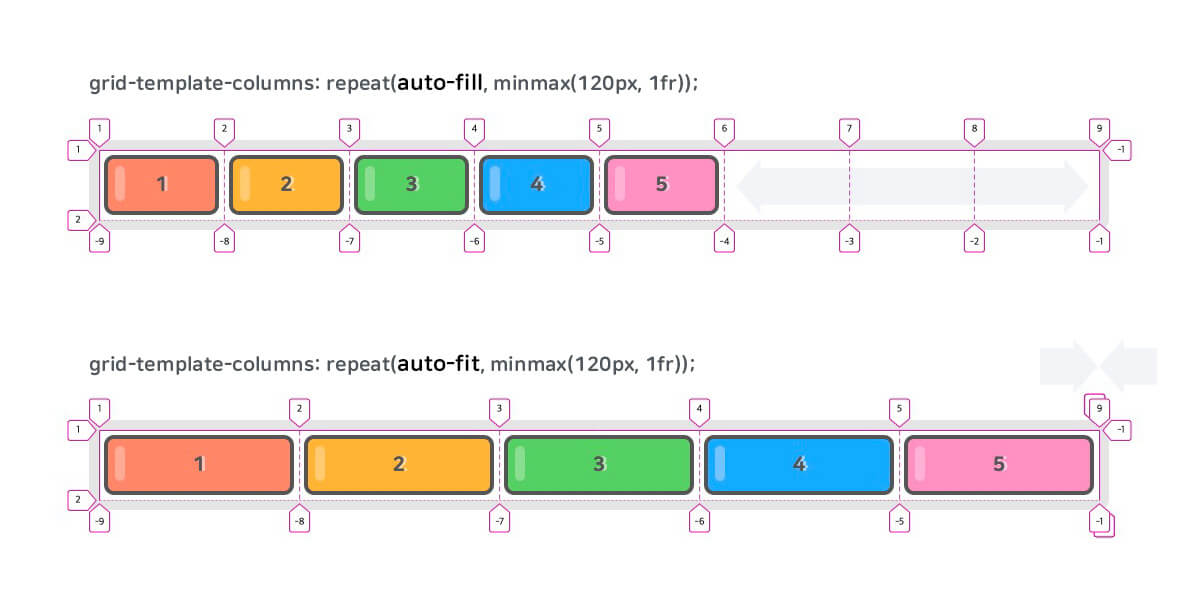

auto-fill과 auto-fit은 차이점은 그리드 컨테이너가 하나의 행/열(Track)에 모든 아이템을 수용하고 남는 공간이 있을 때 발생합니다. 다음과 같이 auto-fill은 남는 공간(빈 트랙)을 그대로 유지하고, auto-fit은 남는 공간을 축소합니다.

CSS_8_6

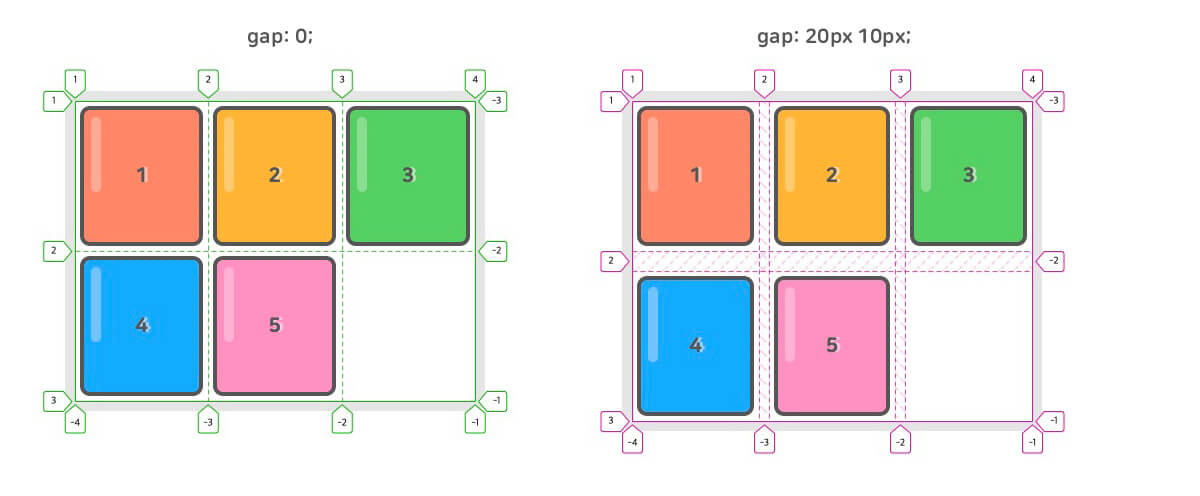

3.5 gap : 행열 간격 조정

그리드 갭(grid gap)은 gap 속성으로 지정할 수 있습니다. 속성값으로는 크기 단위(px, rem, %, …)를 사용할 수 있습니다.

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-columns: repeat(3, 1fr);
5  grid-template-rows: repeat(2, 1fr);
6  /* 📝 gap : 행과 열을 기준으로 gap 지정 */
7  gap: 20px 10px; /* 행간격 20px, 열간격 10px */
8
9  /* 📝 column-gap : 열을 기준으로 gap 지정 */
10  /* 📝 row-gap : 행을 기준으로 gap 지정*/
11  /* column-gap: 10px; 행간격 10px */
12}

CSS_8_7

3.6 자동으로 행열 크기 조정

3.6.1 grid-auto-rows, grid-auto-columns

grid-auto-rows : 암시적 행(Track)의 크기를 정의합니다.
grid-auto-columns : 암시적 열(Track)의 크기를 정의합니다.

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-columns: repeat(5, 1fr);
5  grid-auto-rows: minmax(150px, auto);
6  grid-gap: 10px;
7}

3.7 주축, 교차축 정렬

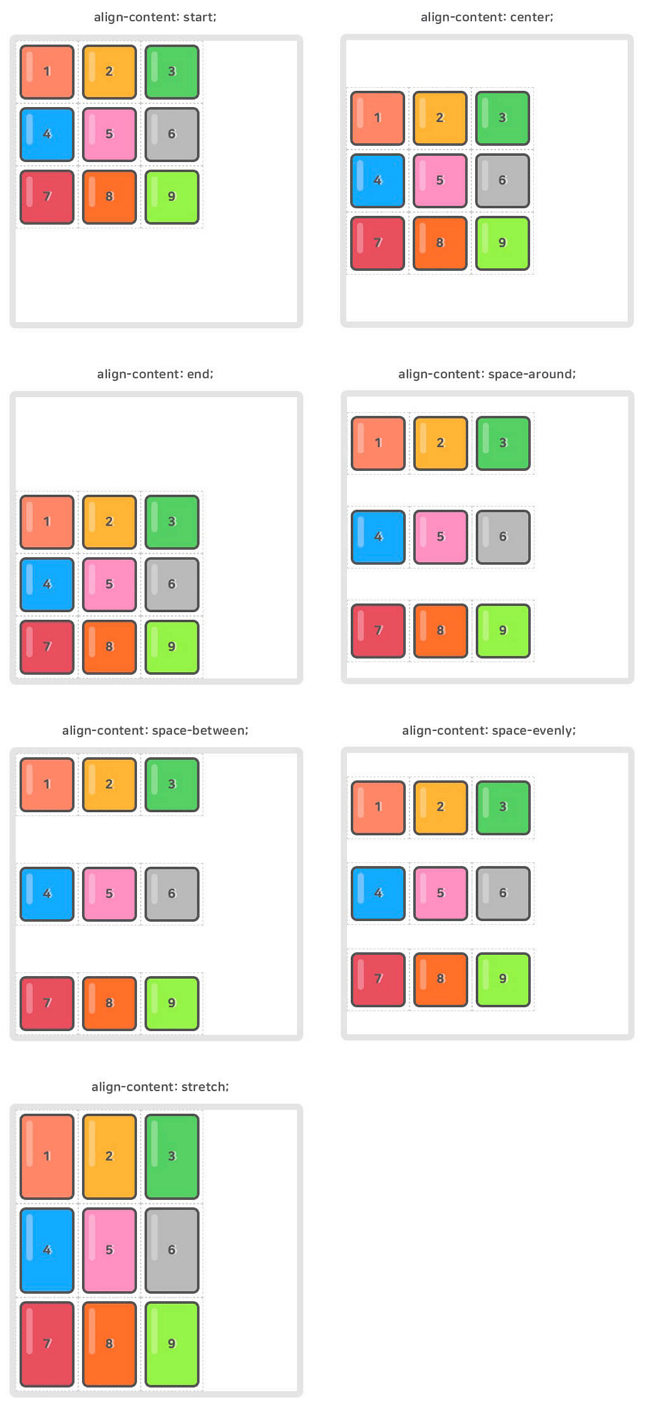

3.7.1 algin-content, justify-content

algin-content
- 그리드 콘텐츠(Contents)를 수직(열 축) 정렬합니다.
- 그리드 콘텐츠의 세로 너비가 그리드 컨테이너(Container)보다 작아야 합니다.
justify-content
- 그리드 콘텐츠(Contents)를 수평(행 축) 정렬합니다.
- 그리드 콘텐츠의 가로 너비가 그리드 컨테이너(Container)보다 작아야 합니다.

값	의미
normal	`stretch`와 같습니다. (기본값)
start	시작점(위쪽) 정렬
center	수직 가운데 정렬
end	끝점(아래쪽) 정렬
space-around	각 행 위아래에 여백을 고르게 정렬
space-between	첫 행은 시작점에, 끝 행은 끝점에 정렬되고 나머지 여백으로 고르게 정렬
space-evenly	모든 여백을 고르게 정렬
stretch	열 축을 채우기 위해 그리드 콘텐츠를 늘림

CSS_8_8

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-columns: repeat(3, 20%);
5  grid-template-rows: repeat(2, 20%);
6  /* 📝 justify-content : 그리드 아이템을 그리드 컨테이너 기준, 가로 방향에서 정렬 */
7  /* 📝 align-content : 그리드 아이템을 그리드 컨테이너 기준, 세로 방향에서 정렬 */
8  justify-content: space-evenly;
9  align-content: space-around;
10}
11
12.item2 {
13}

3.7.2 place-content

align-content와 justify-content의 단축 속성입니다. 하나의 값만 입력하면 두 속성에 모두 적용됩니다.

Edge(IE) 브라우저에서 지원하지 않는 속성입니다.

3.8 주축, 교차축 아이템 정렬

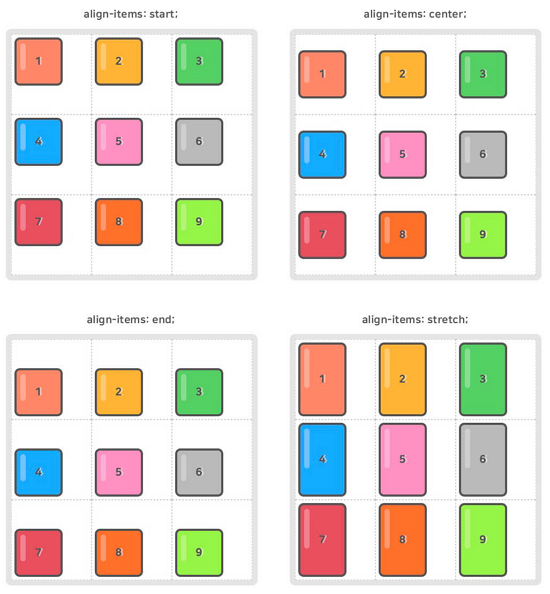

3.8.1 align-items, justify-items

align-items
- 그리드 아이템(Items)들을 수직(열 축) 정렬합니다.
- 그리드 아이템의 세로 너비가 자신이 속한 그리드 행(Track)의 크기보다 작아야 합니다.
justify-items
- 그리드 아이템(Items)들을 수평(행 축) 정렬합니다.
- 그리드 아이템의 가로 너비가 자신이 속한 그리드 열(Track)의 크기보다 작아야 합니다.

값	의미
normal	`stretch`와 같습니다. (기본값)
start	시작점(위쪽) 정렬
center	수직 가운데 정렬
end	끝점(아래쪽) 정렬
stretch	열 축을 채우기 위해 그리드 아이템을 늘림

CSS_8_9

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-columns: repeat(3, 1fr);
5  grid-template-rows: repeat(2, 1fr);
6  /* 📝 justify-items : 그리드 아이템을 그리드 셀 기준, 가로 방향에서 정렬 */
7  /* 📝 align-items : 그리드 아이템을 그리드 셀 기준, 세로 방향에서 정렬 */
8  justify-items: stretch;
9  align-items: center;
10}

3.8.2 place-items

align-items와 justify-items의 단축 속성입니다. 하나의 값만 입력하면 두 속성에 모두 적용됩니다.

Edge(IE) 브라우저에서 지원하지 않는 속성입니다.

4. Grid Items

4.1 주축, 교차축 단일 아이템 정렬

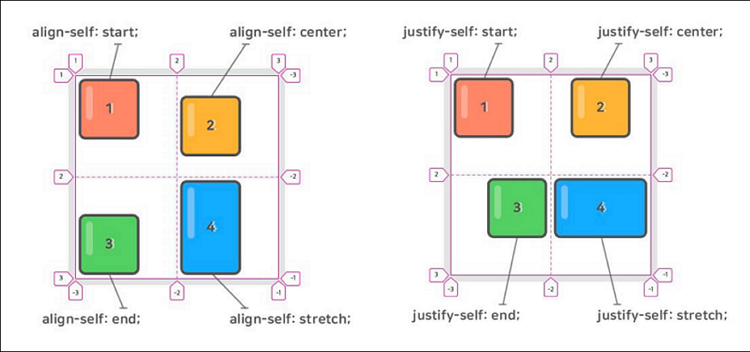

4.1.1 align-self, justify-self

align-self
- 단일 그리드 아이템(Item)을 수직(열 축) 정렬합니다.
- 그리드 아이템의 세로 너비가 자신이 속한 그리드 행(Track)의 크기보다 작아야 합니다.
justify-self
- 단일 그리드 아이템(Item)을 수평(행 축) 정렬합니다.
- 그리드 아이템의 가로 너비가 자신이 속한 그리드 열(Track)의 크기보다 작아야 합니다.

값	의미
normal	`stretch`와 같습니다. (기본값)
start	시작점(위쪽) 정렬
center	수직 가운데 정렬
end	끝점(아래쪽) 정렬
stretch	열 축을 채우기 위해 그리드 아이템을 늘림

CSS_8_10

4.1.2 place-self 단축 속성

align-self와 justify-self의 단축 속성입니다. 하나의 값만 입력하면 두 속성에 모두 적용됩니다.

Edge(IE) 브라우저에서 지원하지 않는 속성입니다.

4.2 Grid 라인으로 통합

4.2.1 grid-row-start, grid-row-end, grid-column-start, grid-column-end

그리드 아이템(Item)을 배치하기 위해 그리드 선(Line)의 ‘시작 위치’와 ‘끝 위치’를 지정합니다.

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-columns: repeat(5, 1fr);
5  grid-auto-rows: minmax(150px, auto);
6  grid-gap: 10px;
7}
8
9.item2 {
10  grid-column-start: 2; /* 2 ~ 4 이전까지 (2 ~ 3) */
11  grid-column-end: 4;
12  grid-row-start: 1;
13  grid-row-end: 3;
14}

4.2.2 grid-row, grid-column

이를 짧게 줄여서 사용할 수도 있습니다.

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-columns: repeat(5, 1fr);
5  grid-auto-rows: minmax(150px, auto);
6  grid-gap: 10px;
7}
8
9.item2 {
10  grid-column: 2 / 4;
11  grid-row: 1 / 3;
12}

라인을 카운트하기 귀찮으면 2개의 셀을 합치겠다는 의미로 span 키워드를 사용합니다. span 키워드와 ‘숫자’를 조합하면 ‘숫자’만큼 라인을 확장하는(+) 개념입니다. 명시하지 않으면 span 1이 기본값입니다.

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-columns: repeat(5, 1fr);
5  grid-auto-rows: minmax(150px, auto);
6  grid-gap: 10px;
7}
8
9.item2 {
10  grid-column: 2 / span 2;
11  grid-row: 1 / 3;
12}

제일 끝까지 하고 싶다면 -1을 지정하면 됩니다.

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-columns: repeat(5, 1fr);
5  grid-auto-rows: minmax(150px, auto);
6  grid-gap: 10px;
7}
8
9.item2 {
10  grid-column: 2 / -1;
11  grid-row: 1 / 3;
12}

4.3 Grid area로 통합

1<!doctype html>
2<html lang="en">
3  <head>
4    <meta charset="UTF-8" />
5    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
6    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
7    <link rel="stylesheet" href="basic-style.css" />
8    <link rel="stylesheet" href="grid.css" />
9    <title>CSS Grid Example</title>
10  </head>
11  <body>
12    <div class="container">
13      <div class="item header pink-color">Item1</div>
14      <div class="item main blue-color">Item2</div>
15      <div class="item aside green-color">Item3</div>
16      <div class="item footer yellow-color">Item4</div>
17    </div>
18  </body>
19</html>

4.3.1 grid-template-areas, grid-area

grid-template-areas : Container 적용
grid-area : Item 적용

지정된 그리드 영역 이름(grid-area)을 참조해 그리드 템플릿을 생성합니다.

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-rows: repeat(3, 100px);
5  grid-template-columns: repeat(3, 1fr);
6  grid-template-areas:
7    'header header header'
8    'main main aside'
9    'footer footer footer';
10}
11
12.header {
13  grid-area: header;
14}
15.main {
16  grid-area: main;
17}
18.aside {
19  grid-area: aside;
20}
21.footer {
22  grid-area: footer;
23}

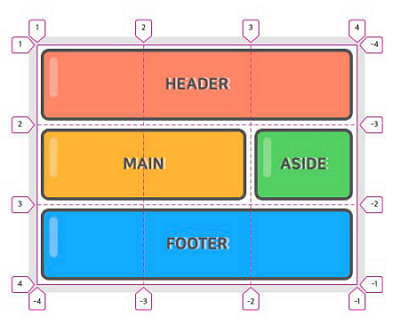

CSS_8_11

.(마침표)를 사용하거나 명시적으로 none을 입력해 빈 영역을 정의할 수 있습니다.

1.container {
2  padding: 10px;
3  display: grid;
4  grid-template-rows: repeat(3, 100px);
5  grid-template-columns: repeat(3, 1fr);
6  grid-template-areas:
7    'header header header'
8    'main . .'
9    'main . aside'
10    'footer footer footer';
11}
12
13.header {
14  grid-area: header;
15}
16.main {
17  grid-area: main;
18}
19.aside {
20  grid-area: aside;
21}
22.footer {
23  grid-area: footer;
24}

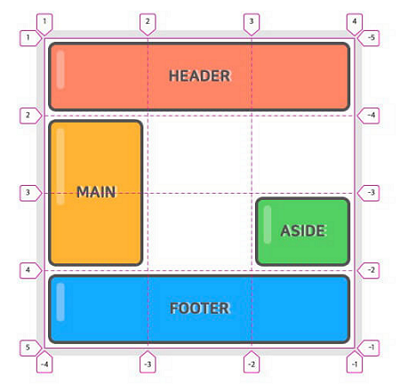

CSS_8_12

6. 출처

Heropy Tech CSS Grid 완벽 가이드

7. 실습 : GRID GARDEN

https://cssgridgarden.com/#ko

07-Flexbox 레이아웃 09-미디어쿼리(fMedia Query)
