1. Auto Scaling

• Auto Scaling : 자동으로 크기를 조절한다는 뜻
  • 트래픽에 따라서 자동으로 서버의 개수를 조절해주는 기능을 의미
  • AWS 관점에서는 트래픽에 따라서 자동으로 EC2 인스턴스 개수를 조절해주는 기능을 의미

보통의 경우에는 서버의 최대 용량이 고정되어 있다. 하지만 서버로 들어오는 트래픽의 양은 고정되어 있지 않다.

• 그래서 갑자기 서버에 트래픽이 몰리게 되면,
• 빨간 점섬으로 표시한 부분처럼 서버 용량 초과로 인해 서버에 장애가 발생한다.

그래서 이러한 상황을 방지하고자, 서버의 최대 용량을 확 늘리는 방법을 사용할 수도 있다.

• 하지만 이렇게 되면, 평소 트래픽이 몰리지 않을 때에도 서버의 용량을 크게 유지해야 하기 때문에,
  • 이처럼 낭비되는 자원이 많이 생기게 됩니다.
• 이러한 상황에서 서비스를 안정적으로 제공하면서 낭비되는 자원이 없도록,
  • 비용 효율적으로 하기 위해서 등장한 것이 바로 Auto Scaling이다.

Auto Scaling을 사용하게 되면, 실제 트래픽과 거의 유사한 수준으로 서버의 용량을 조절할 수 있다.

• 이렇게 되면 트래픽이 늘어나도 서버의 용량이 자동으로 늘어남으로써 안정적으로 서비스를 제공할 수 있다.
• 또한 트래픽이 줄어들면 서버의 용량도 자동으로 줄어듦으로써 낭비 되는 자원이 생기지 않도록 할 수 있다.
• 그래서 Auto Scaling을 사용하면 안정적이며 효율적으로 서버를 운영할 수 있다.
• cf. Auto Scaling은 앞에서 배운 ELB와 함께 사용한다.

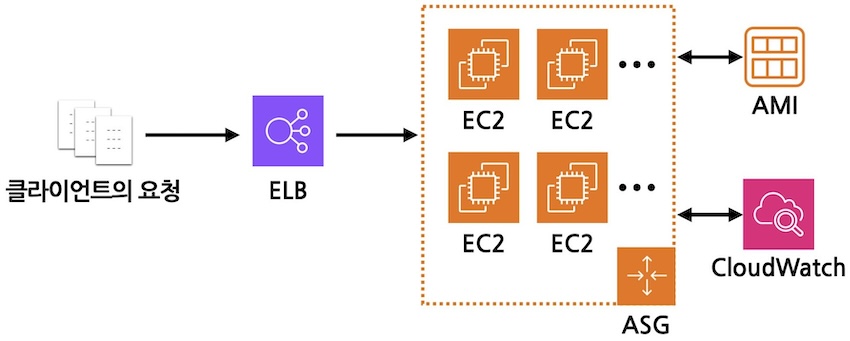

2. Auto Scaling 기본구조

• 앞에서 Auto Scaling은 ELB와 함께 사용한다고 했었죠?
• 그래서 이처럼 클라이언트의 요청이 ELB로 들어오게 되고,
• 로드 밸런서에서 ASG라고 부르는 Auto Scaling Group으로 부하를 분산시키게 된다.
• Auto Scaling Group은 Amazon Machine Image를 필요로 하며,
  • CloudWatch라는 클라우드 모니터링 서비스를 사용해서 서버의 용량을 늘릴지 줄일지 결정한다

2.1 Auto Scaling Group

• ASG(Auto Scaling Group) : Auto Scaling되는 EC2 인스턴스들의 집합을 의미
• 그래서 우리가 사전에 설정한 값에 따라서 EC2 인스턴스를 늘였다 줄었다 하게 된다.
• 그리고 Cloud Watch라는 AWS의 서비스들을 모니터링하는 서비스와 연동함으로써,
  • 다양한 지표에 따라 인스턴스 개수를 조절할 수 있습니다.

2.2 Launch Configuration

• Auto Scaling을 설정하기 위해서는 Launch Configuration(시작 구성)을 생성해야 한다.
• 시작 구성은 EC2 인스턴스를 시작하기 위한 구성을 의미하는데,
  • Auto Scaling을 할 때 사용하는 EC2 인스턴스의 사전 설정 정보라고 이해하면 된다.
• 그래서 시작 구성을 만드는 과정은 EC2 인스턴스를 만들 때 설정하는 정보들을 선택하는 과정과 동일하다
  • AMI(Amazon Machine Image)를 선택
  • 인스턴스 유형(e.g. t2.large, m4.large)
  • 스토리지 (EBS)
  • 보안 그룹 (Security Group) 등을 사전에 미리 선택
• 그리고 현재는 시작 구성과 동일한 역할을 하는 시작 템플릿이라는 것을 주로 사용한다.
  • cf. 뒤에서 나올 실습에서 이 시작 템플릿을 사용할 예정

3. (실습) WordPress EC2 인스턴스 1개종료

이전 실습에서 생성해 놓은 WordPress EC2 인스턴스 1개를 종료해본다.

먼저 [EC2] → [인스턴스] 페이지에 접속합니다.

• 두 번째로 생성한 WordPress Instance 2라고 되어 있는 EC2 인스턴스를 선택
• 오른쪽 상단에 있는 [인스턴스 상태] 메뉴를 클릭
• 하위 메뉴에서 [인스턴스 종료]를 클릭
• 확인 다이얼로그가 뜨게 되고, [종료] 버튼을 눌러서 인스턴스를 종료
• 인스턴스 종료가 시작되며, 일정 시간이 지나면, 인스턴스 상태가 [종료됨]으로 변경된다.

4. (실습) AMI 생성

오토 스케일링을 설정하기 위한 준비물 중 하나인 AMI를 생성해본다.

먼저 [EC2] → [인스턴스] 페이지에서 실행 중인 WordPress 인스턴스를 선택한다.

• 오른쪽 상단의 [작업] 메뉴를 클릭합니다.
• 이후 나오는 하위 메뉴에서 [이미지 및 템플릿] → [이미지 생성] 메뉴를 클릭

(이미지 생성) 페이지

• 이미지 이름 : MyWordpressAMI (구분할 수 있는 아무 이름)
• 재부팅 안함 옵션 : 체크 해제된채로 유지
  • cf. 일반적으로 이미지를 생성할 때는 EC2 인스턴스를 재부팅한다.
  • 하지만 재부팅 안함 옵션을 활성화하면,
  • 현재 러닝 중인 EC2 인스턴스를 재부팅하지 않고 AMI를 생성한다.
  • 인스턴스가 잠시라도 중단되면 안될 때, 이 옵션을 사용하면 되는데,
  • 대신 파일 시스템의 무결성을 보장하지 않는다는 특징이 있다.
• 화면을 아래로 쭉 내려서 오른쪽 하단에 있는 [이미지 생성] 버튼을 클릭

[EC2] → 왼쪽 메뉴 [이미지]의 [AMI] 페이지로 이동한다.

• 그러면 방금 생성 요청한 AMI가 목록에 나오는 것을 볼 수 있다.
• 이미지를 상세보기하면, 현재 상태는 [대기 중]으로 나온다.
• 시간이 조금 지나면 [사용 가능] 상태로 바뀐다.
• 이 상태가 되면, 이제 AMI를 사용할 수 있다.

5. (실습) Auto Scaling Group 생성

[EC2] → 왼쪽 메뉴 [Auto Scaling]의 [Auto Scaling 그룹] 페이지로 이동한다.

• 여기서 [오토스케일링 그룹 생성] 버튼을 클릭.
  • 그럼 총 7단계로 나눠져 있는 오토스케일링 그룹 생성 화면이 나온다.

1단계 시작 템플릿 선택

• Auto Scaling 그룹 이름 : MyAutoScalingGroup
• 사전에 만들어둔 시작 템플릿이 없기 때문에, [시작 템플릿 생성]을 클릭

💡 (시작 템플릿 생성) 페이지

페이지 UI가 EC2 인스턴스를 생성할 때와 거의 유사하다. 시작 템플릿은 EC2 인스턴스를 생성하기 위한 설정들을 미리 해놓는 것이기 때문.

• 시작 템플릿 이름 : MyTemplate
• Application and OS Images
  • 미리 생성해둔 AMI를 사용하기 위해서 [내 AMI] 탭을 클릭
  • 그러면 내 소유의 AMI와 나와 공유된 AMI를 선택할 수 있는 화면이 나온다.
  • 이전에 생성해둔 [MyWordPressAMI]를 선택
  • cf. 화면을 아래로 스크롤하면, AMI를 선택할 수 있는 화면이 있다.
• 인스턴스 유형 : 프리티어 사용가능 유형인 t2.micro 선택
• 키페어 : 이전에 계속 사용하던 키페어를 선택
• 네트워크 설정 - 보안그룹
  • 목록에서 이전에 WordPress 인스턴스를 생성할 때,
  • 함께 생성된 보안 그룹을 선택
  • cf. WordPress Certified by Bitnami ~~~
• 나머지 스토리지와 태그 등은 필요한 경우 설정을 변경해서 사용
• 모든 설정을 마쳤으면 오른쪽 하단에 있는 [시작 템플릿 생성] 버튼을 클릭

그러면 시작 템플릿이 생성된다. [시작 템플릿 보기] 버튼을 클릭

• 설정한 대로 시작 템플릿이 만들어진 것을 확인할 수 있다.
• cf. 시작 템플릿 페이지는 [EC2] 왼쪽 메뉴에서 [인스턴스] → [시작템플릿] 메뉴로 존재.
• 시작 템플릿을 생성했다면 이제 다시 오토 스케일링 그룹 생성 페이지로 돌아온다.

• 오른쪽에 있는 새로 고친 버튼을 누른 다음, 시작 템플릿 선택 메뉴를 클릭
  • 목록에 만들어둔 시작 템플릿 이름이 나온다.
  • 이 시작 템플릿을 선택.
  • 시작 템플릿을 선택하면, 간단한 정보들이 나온다.
  • 정보를 확인하고 난 이후에 오른쪽 하단에 있는 [다음] 버튼을 클릭

2단계 인스턴스 시작 옵션 선택

[가용 영역 및 서브넷 선택] 메뉴를 클릭

• 그러면 서울리전에 있는 총 4개의 가용 영역이 나온다.
• ap-northeast2a와 ap-northeast2c를 선택
  • 주의할 점은 ELB를 만들 때 생성했던 대상 그룹의 가용 영역과 동일하게 설정해야 함
  • 그래야 오토스케일링 그룹으로 생성된 EC2 인스턴스가
  • 대상 그룹에 속하게 되어 트래픽을 전달받을 수 있기 때문.
• 가용 영역을 모두 설정했다면, 화면을 아래로 내려서 다음 버튼을 클릭

3단계 고급 옵션 구성

여기서 로드 밸런서와 오토 스케일링 그룹을 연결할 수 있다.

• 가운데에 있는 [기존 로드 밸런서의 연결] 옵션을 선택한다.
  • 그러면 기존 로드 밸런서의 대상 그룹을 선택하는 화면이 나온다.
• 여기서 [대상 그룹 선택] 메뉴를 클릭
  • ELB를 생성할 때 함께 생성했던 대상 그룹이 나온다.
  • 이 대상 그룹을 선택. (cf. MyTargetGroup | HTTP)
  • cf. 이렇게 되면 오토 스케일링으로 생성된 인스턴스가 대상 그룹에 속하게 되어,
  • 로드밸런서로부터 트래픽을 전달받을 수 있게 된다.
• 화면을 아래로 내려서 상태 확인을 설정해야 한다.
  • [Elastic Load Balancer 상태 확인 켜기] 옵션을 체크
  • 이 옵션은 말 그대로 ELB의 상태를 체크하는 것
  • cf. 만약 ELB의 상태가 정상이 아니라면,
  • 아무리 서버가 정상 상태여도 부하가 제대로 분산되지 않겠죠.
  • 그래서 ELB의 상태를 체크하는 것
• 화면을 아래로 내려서 [다음] 버튼을 클릭

4단계 그룹 크기 및 크기 조정 구성

여기서는 실제 오토스케일링 그룹의 크기와 조정 정책을 설정할 수 있다.

그룹 크기 정책

• 먼저 여기서 그룹의 최소 용량과 최대 용량을 설정한다.
• 여기 입력하는 숫자는 EC2 인스턴스의 개수라고 보면 된다.
• 원하는 용량1로 그대로 놔둔다.

크기 조정 정책

• 오토스케일링 그룹의 크기를 조정하기 위한 조건이다.
• 원하는 최소 용량을 1, 원하는 최대 용량을 2로 해서,
  • 오토스케일링이 작동하는지만 테스트할 것임
• [대상 추적 크기 조정 정책]을 선택
  • 정책 이름과 지표 유형을 선택할 수 있고,해당 지표의 대상값을 설정 가능
  • 지표 유형 : 평균 CPU 사용률
  • 대상값 : 80을 입력
  • cf. 이것의 의미는 평균 CPU 사용률이 80%가 넘으면 인스턴스 개수를 늘리고,
  • cf. 평균 CPU 사용률이 80% 밑으로 떨어지면 인스턴스 개수를 줄이겠다는 의미
  • cf. 여기서 조정되는 인스턴스의 개수는 앞에서 설정한 최소 최대 개수 범위 내에서만 조정됨
• 밑에 있는 [확대 정책만 생성하려면 축소 비활성화] 옵션은
  • 인스턴스 개수를 늘리기만 하고 줄이지는 않을 때 사용하는 옵션이다.
  • 이 옵션은 생성된 인스턴스를 계속 유지하고 싶을 때 사용한다
  • 오토 스케일링으로 생성된 인스턴스를 직접 확인하기 위해, [축소 비활성화 옵션]을 체크
• 화면을 내려서 [다음] 버튼을 클릭

5단계 알림 추가

알림을 추가하면 오토스케일링이 작동할 때마다 이메일 등으로 알림을 받을 수 있다.

• 이 부분은 필수는 아니기 때문에 설정해 보고 싶은 분들만 설정.
• 먼저 [알림 추가] 버튼을 누른다.
  • cf. SNS(Simple Notification Service)는 AWS에서 알림을 담당하는 별도의 서비스
• [SNS 주제 메뉴]를 클릭
  • 기존에 생성해둔 SNS 주제가 없을 것이기 때문에 새로 하나 생성해야 함
  • [주제 생성] 버튼을 클릭해, 이름과 이메일을 입력
  • SNS 주제가 생성된 이후에는 주제를 선택하면, 해당 주제로 알림이 전송된다.
• 알림까지 설정했다면 [다음] 버튼을 클릭

6단계 태그 추가

필요한 경우 여기서 태그를 추가하면 된다. [다음] 버튼을 클릭

7단계 검토

검토 단계에서는 지금까지 설정한 정보들을 확인할 수 있다.

• 혹시나 잘못 설정한 부분은 없는지 한번 쭉 확인해보기
• 모든 정보들을 검토했다면, 제일 하단에 있는 [Auto Scaling 그룹 생성] 버튼을 클릭

그러면 오토 스케일링 그룹이 생성되는 것을 볼 수 있다.

• 오토 스케일링 그룹을 선택하면, 하단에서 상세 정보를 확인할 수 있다.

6. (실습) Auto Scaling 작동 테스트

이전 실습에서 오토스케일링 그룹을 생성하고 나면, EC2 인스턴스가 하나 자동 생성된다.

cf. 인스턴스가 하나 생성되는 이유는 오토스케일링 그룹의 최소 크기를 1로 설정했기 때문

오토스케일링 그룹의 크기는 로드 밸런싱의 대상 그룹과는 별개로 개수가 관리된다

오토스케일링으로 생성된 EC2 인스턴스를 선택해, 하단에 상세 정보가 확인한다

• [세부정보] 탭에 [AMI 이름] 부분에 우리가 직접 만든 AMI를 사용해서 EC2 인스턴스가 생성된 것을 볼 수 있다. (cf. MyWordpressAMI)
  • 오토 스케일링은 시작 템플릿에서 설정한 대로 EC2 인스턴스를 생성하기 때문
• 위로 올라와 [인스턴스 요약]정보 - 해당 인스턴스에 public ipv4 주소를 복사해서 ssh로 접속
• 그리고 이후에 터미널에서 ssh 명령어를 사용해서, 해당 EC2 인스턴스에 접속한다.
  • cf. 이때 사용자 이름은 ubuntu가 아니라 bitnami가 되어야 함
  • bitnami에서 만든 WordPress 이미지의 기본 사용자 이름이 bitnami이기 때문

1
$ ssh -i [key-pair파일경로] bitnami@[복사한퍼블릭IPv4주소]
2
? yes
3
# sudo ssh -i /~~~/my-key-pair.pem bitnami@13.125.189.206
4

5
bitnami@ip-172-31-14-125: ~$ sudo apt-get install stress
6
# stress는 말 그대로 컴퓨터에 스트레스를 주는 프로그램
7
# 컴퓨터 사용량을 계속 늘려서 부하를 주는 프로그램
8
# 오토스케일링의 작동 조건을 평균 CPU 사용률 80%로 설정해놨기 때문
9
# 오토스케일링을 작동시키기 위해서 스트레스라는 프로그램을 사용하는 것
10

11
bitnami@ip-172-31-14-125: ~$ stress --cpu 4
12
stress: info: [1613] dispatching hogs: 4 cpu, 0 io, 0 vm, 0 hdd
13
# 그러면 이제 EC2 인스턴스에 부하가 걸리기 시작한다.
14
# 오토 스케일링이 작동하기까지는 약간의 시간이 걸리기 때문에
15
# 이 상태로 5분 이상 두기 바란다.

스트레스를 실행시켜 놓은 상태로 CPU 사용률을 모니터링하기 위해서

• [EC2] 페이지에서 해당 인스턴스의 [모니터링] 탭을 클릭
• 제일 처음에 CPU 사용률이 나오는 부분에 커서를 올리면 확대 버튼이 나온다.
• [확대] 버튼을 클릭. 그러면 전체 화면으로 CPU 사용률을 볼 수 있다.
• 인스턴스가 생성된 지 얼마 안 된 시점에는 지표가 없기 때문에, 점 하나만 나온다.
• 일정 시간이 지나면 선이 생기는데,
  • 스트레스로 인해서 CPU 사용률이 99%를 넘은 것을 볼 수 있다.
• 이 상태로 조금 더 기다려 보면,
  • 인스턴스 목록에 새로운 EC2 인스턴스가 하나 더 추가된다.
  • 오토스케일링이 작동 조건을 만족했기 때문에, 새로운 인스턴스가 생성된 것.

왼쪽 메뉴 [오토스케일링 그룹] 페이지에서 만든 오토스케일링 그룹을 선택해서 상세 정보로 확인한다.

• [활동] 탭을 클릭.
  • 그러면 이렇게 활동 기록을 볼 수 있는데,
  • 새로운 EC2 인스턴스가 시작된 기록도 나와 있는 것을 볼 수 있다.
• [인스턴스 관리] 탭을 클릭
  • 그러면 현재 오토 스케일링 그룹에 인스턴스가 두 개 존재하는 것을 볼 수 있다.
  • 그리고 각 인스턴스의 유형, 가용 영역, 상태 등도 확인할 수 있다.

이번에는 왼쪽 메뉴 [로드 밸런싱] → [대상 그룹]을 확인해본다.

• 대상 그룹 페이지에서 만든 대상 그룹을 선택하고, [대상] 탭을 클릭
• 그러면 등록된 대상 목록에 총 3개의 인스턴스가 나오는 것을 볼 수 있다.
  • 이렇게 오토스케일링 그룹과 대상 그룹의 인스턴스 개수가 다른 이유는
  • 대상 그룹에는 수동으로 생성한 인스턴스가 하나 포함되어 있기 때문이다.
• 오토스케일링 그룹은 오토스케일링 된 인스턴스만을 관리하기 위한 그룹이고
  • 대상 그룹은 로드밸런서가 부하를 분산하기 위한 그룹이기 때문에
  • 두 그룹의 인스턴스들이 항상 일치하지는 않을 수 있다.
• 그리고 아까 알림을 설정한 분들은 이메일로 오토스케일링과 관련된 알림을 받아볼 수 있다.
  • cf. 이 알림은 SNS라는 서비스를 통해 발송된 것이라는 것

7. (실습) 블로그 접속해서 글쓰기

먼저 오토스케일링으로 생성된 인스턴스 중 하나를 선택하고 Public IPv4 주소를 복사

• 복사한 주소 뒤에 /admin을 붙여서 관리 페이지로 접속
  • 이전에는 사용자 아이디와 비밀번호를 시스템 로그를 통해서 알아냈지만,
  • 오토스케일링으로 생성된 인스턴스에서는 아이디와 비밀번호가 시스템 로그로 출력되지 않는다.

1
$ sudo ssh -i [로컬key-pair-파일경로] bitnami@[퍼블릭IPv4]
2
# sudo ssh -i ~~~/my-key-pair.pem bitnami@52.79.236.206
3

4
bitnami@ip-172-31-42-89:~$ cat bitnami_credentials

그래서 아이디와 비밀번호를 알아내기 위해서, 해당 인스턴스에 SSH로 접속한다.

• 접속한 이후에 cat 명령어를 사용해서,
• bitnami_credentials라는 파일의 내용을 화면에 출력.
  • cf. cat은 파일의 내용을 화면에 출력하는 명령어
• 화면에 출력된 내용을 보면 이렇게 사용자 이름과 비밀번호를 확인할 수 있다.
• 여기서 비밀번호를 선택해서 복사해서 관리자페이지에서 로그인한다.

새로운 글을 작성하기 위해서 왼쪽에 있는 Post 메뉴를 클릭한다.

• 하위 메뉴에서 Add New를 클릭
• 오토 스케일링으로 생성된 인스턴스인 것을 알 수 있도록 글을 작성
  • cf. Auto Scaling 인스턴스
• 글을 모두 작성한 뒤에 오른쪽 상단에 있는 [Publish] 버튼을 클릭
• 이후 한 번 더 [Publish] 버튼을 클릭해서 글을 작성
• 해당 글의 링크가 나오면, [View Post] 버튼을 클릭해서 글을 보기.

IP 주소가 아닌 ELB의 DNS 이름을 사용해서 접속해본다.

• [로드밸런서] 페이지에서 만든 ELB 로드밸런서를 선택하고,
  • 세부 정보 하단에 있는 DNS 이름을 복사.
  • 브라우저 주소창에 붙여넣기
• 그러면 이렇게 WordPress 블로그와 작성한 글이 나오는 것을 볼 수 있다.
• 계속 새로고침하다보면, 작성한 글이 안나오는 것을 볼 수 있다.
  • 이러한 경우가 발생하는 이유는
  • ELB에서 글을 작성하지 않은 다른 인스턴스로 부하를 분산시켰기 때문

1
ELB ⎯⎯⎯⎯> (EC2, MySQL, WordPress)
2
    ⎯⎯⎯⎯> (EC2, MySQL, WordPress)

오토스케일링은 되었지만, 서버마다 갖고 있는 데이터가 다르다면,

• 오토스케일링을 적용하는 것이 의미가 없다.
• 현재 적용된 구조는 각 EC2 인스턴스가 각각 따로 설치된 MySQL 서버를 사용 중인 상태다.
• 그래서 특정 인스턴스에서 글을 작성하면,
  • 그 글은 해당 인스턴스에 접속한 경우에만 볼 수 있다.

이 문제를 해결하기 위해서는 구조를 다음과 같이 변경해야 한다.

1
ELB ⎯⎯⎯⎯> (EC2, WordPress) ⎯⎯⎯⎯> MySQL
2
    ⎯⎯⎯⎯> (EC2, WordPress) ⎯⎯⎯⎯>

• MySQL 서버가 각 인스턴스 내에서 돌아가는 것이 아니라,
• 별도의 DB 인스턴스에서 돌아가도록 만들고,
• 모든 EC2 인스턴스들이 해당 DB를 바라보도록 하는 것이다.
• 다음 RDS 실습을 할 때, 이 구조를 직접 만들어 볼 예정이다.
