06-메모리와 캐시메모리

1. RAM의 특징과 종류

주기억장치의 종류에는 크게 RAM과 ROM, 두 가지가 있고, **‘메모리’**라는 용어는 그 중 RAM을 지칭하는 경우가 많습니다

지금까지 ‘메모리’라는 용어로 지칭했던 저장 장치인 RAM을 조금 더 자세히 알아보겠습니다.

RAM 용량이 컴 퓨터 성능에 어떤 영향을 미치는지
DRAM, SRAM, SDRAM, DDR SDRAM은 무엇이고 어떤 특징을 가지는지
cf. 이번 장에서는 **‘메모리’**라는 용어 대신 RAM이라는 용어를 사용하겠습니다.

1.1 RAM의 특징

CPU는 RAM으로부터 명령어와 데이터를 갖고와서 실행하고, RAM은 실행할 대상을 저장합니다.

RAM에는 실행할 프로그램의 명령어와 데이터가 저장됩니다.
RAM은 전원을 끄면 저장된 내용이 사라지는 저장 장치입니다.
- 즉, 휘발성 저장 장치(volatile memory)입니다.
반면, 하드디스크같이 전원이 꺼져도 저장된 내용이 유지되는 저장 장치는
- 즉, 비휘발성 저장 장치(non-volatile memory)라고 합니다.
- e.g. 하드디스크, SSD, CD-ROM, USB 메모리와 같은 보조기억장치

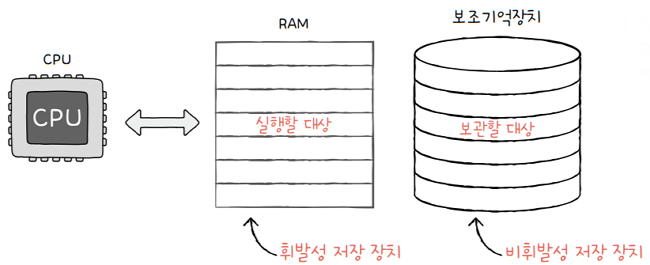

MySelf-Architec-Oper_6_1

보조기억장치는 전원을 꺼도 내용을 유지하지만, CPU는 보조기억장치에 직접 접근하지 못합니다. 그래서 일반적으로 보조기억장치인 비휘발성 저장 장치에는 ‘보관할 대상’을 저장하고, 휘발성 저장 장치인 RAM에는 ‘실행할 대상’을 저장합니다. CPU가 실행하고 싶은 프로그램이 보조기억장치에 있다면, 이를 RAM으로 복사하여 저장한 뒤 실행합니다.

1.2 RAM의 용량과 성능

그렇다면 RAM 용량은 컴퓨터 성능에 어떤 영향을 미칠까요? RAM 용량이 크면 어떤 점이 좋을까요?

CPU가 실행하고 싶은 프로그램이 보조기억장치에 있다면, 이를 RAM으로 가져와야 할 텐데,
RAM 용량이 적다면, 보조기억장치에서 실행할 프로그램을 가져오는 일이 잦아 실행 시간이 길어집니다.

MySelf-Architec-Oper_6_2

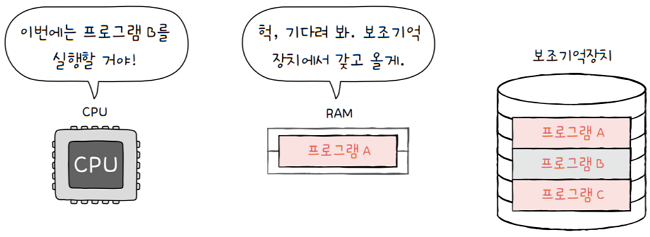

e.g. 위 그림처럼 RAM 용량이 프로그램 A, B, C 중 하나만 저장할 수 있을만큼 작다면,

CPU가 프로그램 A를 실행하고 싶을 때는 보조기억장치에서 프로그램 A를 RAM으로 가지고 오고,
프로그램 B를 실행하고 싶을 때는 다시 프로그램 B를 RAM으로 가지고 오고,
프로그램 C를 실행하고 싶을 때는 또 다시 프로그램 C를 RAM으로 가지고 와야 합니다.

MySelf-Architec-Oper_6_3

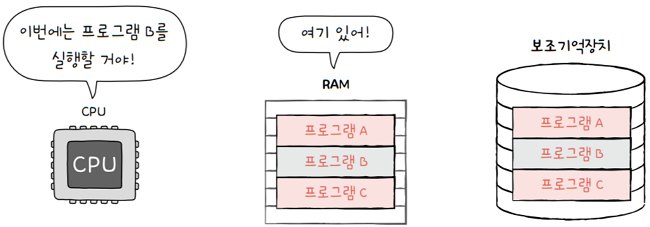

e.g. 위 그림처럼 RAM 용량이 충분히 크다면, 보조기억장치에서 많은 데이터를 한 번에 가져와 미리 RAM에 저장

많은 프로그램을 동시에 실행하는 데 유리하죠.
RAM 용량이 충분히 크다면, 프로그램 A, B, C를 보조기억장치에서 여러 번 가져오는 수고를 덜 수 있습니다.

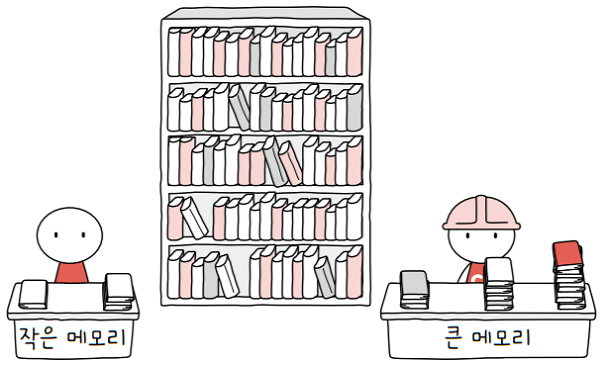

MySelf-Architec-Oper_6_4

CPU가 실행할 프로그램을 책에 빗대어 생각해 봅시다.

보조기억장치는 책이 꽂혀 있는 책장과 같고, RAM은 책을 읽을 수 있는 책상과 같습니다.
책상이 크다면 책장으로부터 많은 책을 미리 책상으로 가져와 여러 권을 동시에 읽을 수 있기 때문에
- 책을 가지러 왔다 갔다 하는 시간을 절약할 수 있습니다.
- 이처럼 RAM 용량이 크면 많은 프로그램들을 동시에 빠르게 실행하는데 유리합니다.
그럼 RAM 용량이 무지막지하게 크면 프로그램 실행 속도는 그에 비례하여 빨라질까요?
- 그렇지 않습니다.
- RAM 용량이 커지면, 프로그램 실행 속도가 어느 정도 증가하는 것은 맞지만,
- 용량이 필요 이상으로 커졌을 때, 속도가 그에 비례하여 증가하지는 않습니다.
- 책을 100권 이상 올려놓을 수 있는 책상에서 책을 읽든,
- 1,000권 이상 올려놓을 수 있는 책상에서 책을 읽든 간에
- 책장을 오가는 시간에는 별 차이가 없는 것과 마찬가지입니다.

1.3 RAM의 종류

1.3.1 DRAM (Dynamic RAM)

Dynamic = ‘동적이는, 움직이는’
저장된 데이터가 동적으로 변하는(사라지는) RAM
- 즉, 시간이 지나면 저장된 데이터가 점차 사라지는 RAM
- 데이터의 소멸을 막기 위해 일정 주기로 데이터를 재활성화(다시 저장)해야 합니다.
이런 단점에도 불구하고, 우리가 일반적으로 메모리로써 사용하는 RAM은 DRAM
- 소비 전력이 비교적 낮고, 저렴하고, 집적도가 높기 때문에 대용량으로 설계하기가 용이하기 때문
- 집적도가 높다는 의미는 **‘더 작고 빽빽하게 만들 수 있다’**는 말과 같습니다.

1.3.2 SRAM (Static RAM)

Static = ‘정적의, 변화가 없는’
저장된 데이터가 정적인(사라지지 않는) RAM
시간이 지나면 점차 저장된 내용이 소실되는 DRAM과는 달리
- SRAM은 시간이 지나도 저장된 데이터가 사라지지 않습니다.
- cf. 시간이 지나도 저장된 데이터가 사라지지 않는다고 해서 SRAM이 비휘발성 메모리인 것은 아닙니다.
- cf. SRAM도 전원이 공급되지 않으면 저장된 내용이 날아갑니다.
주기적으로 데이터를 재활성화할 필요도 없습니다.
그리고 SRAM은 DRAM보다 일반적으로 속도도 더 빠릅니다.
하지만 SRAM은 DRAM보다 집적도가 낮고, 소비 전력도 크며, 가격도 더 비싸기 때문에,
- 메모리로 사용되는 RAM은 일반적으로 SRAM이 아닌 DRAM입니다.
그래서 SRAM은 메모리가 아닌 **‘대용량으로 만들어질 필요는 없지만, 속도가 빨라야 하는 저장 장치’**에 사용
- e.g. 가령 캐시 메모리에서 사용됩니다.
- cf. 캐시 메모리가 무엇인지는 06-3절에서 살펴보겠습니다.

	DRAM	SRAM
재충전	필요함	필요없음
속도	느림	빠름
가격	저렴함	비쌈
집적도	높음	낮음
소비 전력	적음	높음
사용 용도	주기억장치(RAM)	캐시 메모리

1.3.3 SDRAM (Synchronous Dynamic RAM)

이름만 보면 마치 SRAM과 DRAM의 합성어라고 오해하기 쉽지만, SDRAM은 SRAM 과 관계가 없습니다.
Synchronous = 동기화
클럭 신호와 동기화된, 발전된 형태의 DRAM
- **‘클럭 신호와 동기화되었다’**는 말은 클럭 타이밍에 맞춰 CPU와 정보를 주고받을 수 있음을 의미
클럭에 맞춰 동작하며 클럭마다 CPU와 정보를 주고받을 수 있는 DRAM

1.3.4 DDR SDRAM (Double Data Rate SDRAM)

MySelf-Architec-Oper_6_5

2023년 현재 가장 대중적으로 흔히 사용되는 RAM
DDR SDRAM은 대역 폭을 넓혀 속도를 빠르게 만든 SDRAM
대역폭(data rate)이란 **‘데이터를 주고받는 길의 너비’**를 의미
e.g. 대역폭은 흔히 자동차 도로에 비유되곤 합니다.
- 한 클럭에 하나씩 정보를 주고받을 수 있는 SDRAM과 비교했을 때,
  - DDR SDRAM은 너비가 2배인 도로와 같습니다.
- 즉, 한 클럭에 한 번씩 CPU와 데이터를 주고받을 수 있는 SDRAM에 비해,
- DDR SDRAM은 2배의 대역폭으로 한 클럭당 두 번씩 CPU와 데이터를 주고받을 수 있습니다.
- 당연하게도 DDR SDRAM의 전송 속도가 2배가량 빠릅니다.
cf. 이런 이유에서 한 클럭당 하나씩 데이터를 주고받을 수 있는 SDRAM을
- SDR SDRAM(Single Data Rate SDRAM)이라 부르기도 합니다.

💡 DDR2, DDR3, DDR4

DDR2 SDRAM

DDR SDRAM보다 대역폭이 두 배 넓은 SDRAM

다시 말해, DDR2 SDRAM은 SDR SDRAM보다 너비가 4배 넓은 도로와도 같습니다.

DDR3 SDRAM

DDR2 SDRAM보다 대역폭이 두 배 넓고, SDR SDRAM보다 대역폭이 8배 넓은 SDRAM

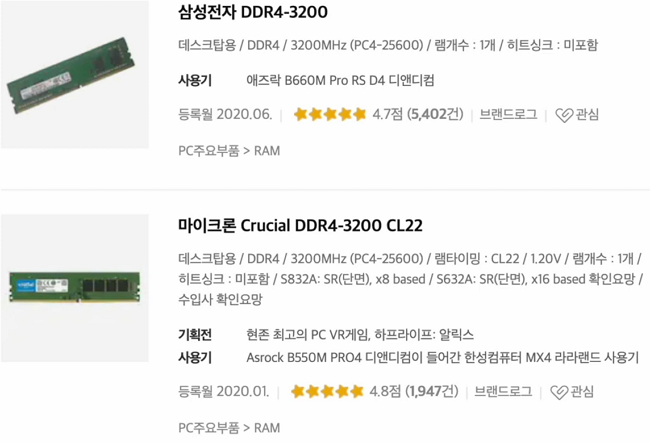

DDR4 SDRAM

2023년 기준 최근에 흔히 사용하는 메모리

SDR SDRAM보다 16배 넓은 대역폭을 가집니다.

2. 메모리의 주소 공간

‘메모리에 저장된 정보의 위치는 주소로 나타낼 수 있다’ 정도로만 설명했지만, 사실 주소에는 두 종류가 있습니다.

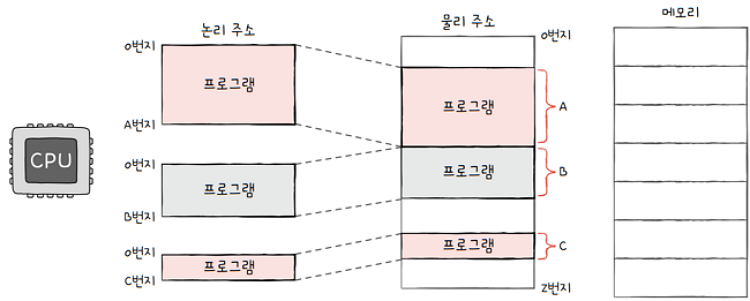

MySelf-Architec-Oper_6_7

물리 주소 : 메모리 하드웨어가 사용하는 주소
논리 주소 : CPU와 실행 중인 프로그램이 사용하는 주소

이번 절에서는 이렇게 두 종류의 주소로 나뉘게 된 배경과 각 주소의 개념, 그리고 논리 주소를 물리 주소로 변환하는 방법에 대해 알아보겠습니다.

2.1 물리 주소와 논리 주소

“CPU와 실행 중인 프로그램은 현재 메모리 몇 번지에 무엇이 저장되어 있는지 다 알고 있을까요?”

언뜻 생각하면 당연히 그럴 것 같지만, 실제로는 그렇지 않습니다. CPU와 메모리에 저장되어 실행 중인 프로그램은 메모리 몇 번지에 무엇이 저장되어 있는지 다 알지 못합니다.

왜냐하면, 메모리에 저장된 정보는 시시각각 변하기 때문입니다.

메모리는 실행되는 프로그램은 새롭게 메모리에 적재하고,
실행이 끝난 프로그램은 메모리에서 삭제합니다.
같은 프로그램을 실행하더라도, 실행할 때마다 적재되는 주소가 달라짐
e.g. 1500번지에 적재되었던 프로그램을 다시 실행하면 3000번지,
- 또 다시 실행하면 2700번지에 적재될 수 있음
이런 상황에서 CPU와 실행 중인 프로그램이
- 현재 메모리 몇 번지에 무엇이 저장되어 있는지 모두 알기 어렵습니다.

그래서 이런 점을 극복하기 위해서 주소 체계를 물리 주소와 논리 주소로 구분합니다.

물리 주소(physical address)
- 메모리 입장에서 바라본 주소
- 말 그대로 정보가 실제로 저장된 하드웨어상의 주소
논리 주소(logical address)
- CPU와 실행 중인 프로그램 입장에서 바라본 주소
- 실행 중인 프로그램 각각에게 부여된 0번지부터 시작되는 주소

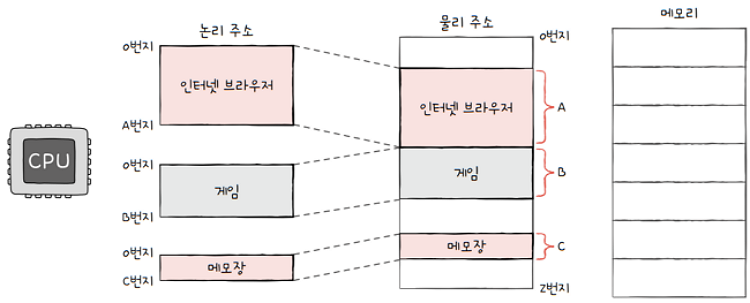

MySelf-Architec-Oper_6_8

e.g. 현재 메모리에 메모장, 게임, 인터넷 브라우저 프로그램이 적재되어 있다고 가정해보겠습니다.

메모장, 게임, 인터넷 브라우저 프로그램은
- 현재 다른 프로그램들이 메모리 몇 번지에 저장되어 있는지,
- 다시 말해 다른 프로그램들의 물리 주소가 무엇인지 굳이 알 필요가 없습니다.
새로운 프로그램이 언제든 적재될 수 있고,
- 실행되지 않는 프로그램은 언제든 메모리에서 사라질 수 있기 때문입니다.
그래서 메모장, 게임, 인터넷 브라우저는 모두 물리 주소가 아닌
- 0번지부터 시작하는 자신만을 위한 주소인 논리 주소를 가지고 있습니다.
e.g. ‘10번지’라는 주소는 메모장에도, 게임에도, 인터넷 브라우저에도 논리 주소로써 존재할 수 있습니다.
- 프로그램마다 같은 논리 주소가 얼마든지 있을 수 있다는 뜻입니다.
- 그리고 CPU는 이 논리 주소를 받아들이고, 해석하고, 연산합니다.

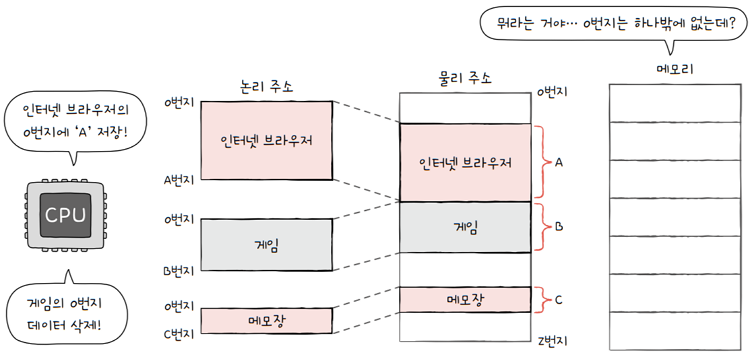

MySelf-Architec-Oper_6_9

그런데 CPU가 이해하는 주소가 논리 주소라고는 해도 CPU가 메모리와 상호작용하려면,

논리 주소 와 물리 주소 간의 변환이 이루어져야 합니다.
논리 주소와 물리 주소 간에 어떠한 변환도 이루어지지 않는다면,
- CPU와 메모리는 서로 이해할 수 없는 주소 체계를 가지고 각자 다른 이야기만 할 뿐,
- 결코 상호작용할 수 없을 테니까요.

그렇다면 논리 주소는 어떻게 물리 주소로 변환될까요?

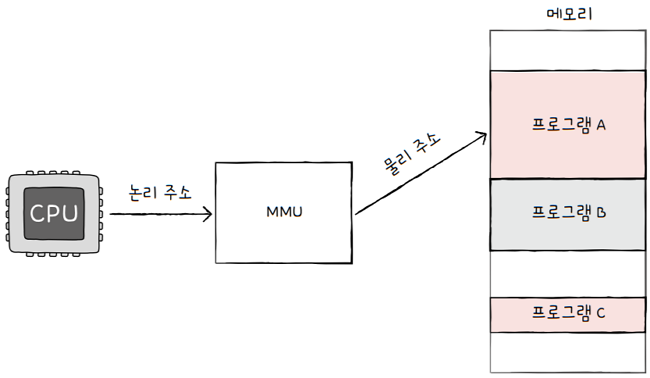

MySelf-Architec-Oper_6_10

논리 주소와 물리 주소 간의 변환은 CPU와 주소 버스 사이에 위치한
- 메모리 관리 장치(MMU; Memory Management Unit)라는 하드웨어에 의해 수행됩니다.
MMU는 CPU가 발생시킨 논리 주소에 베이스 레지스터 값을 더하여 논리 주소를 물리 주소로 변환합니다.

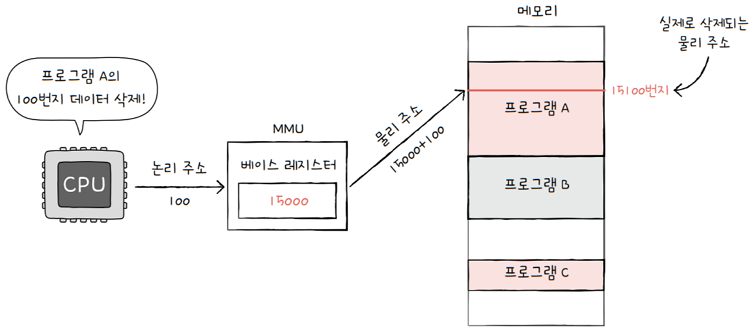

MySelf-Architec-Oper_6_11

e.g. 현재 베이스 레지스터에 15000이 저장되어 있고, CPU가 발생시킨 논리 주소가 100번지라면

이 논리 주소는 위 그림처럼 물리 주소 15100번지 (100 + 15000)로 변환됩니다.
물리 주소 15000번지부터 적재된 프로그램 A의 논리 주소 100번지에는 이렇게 접근이 가능한 것이지요.

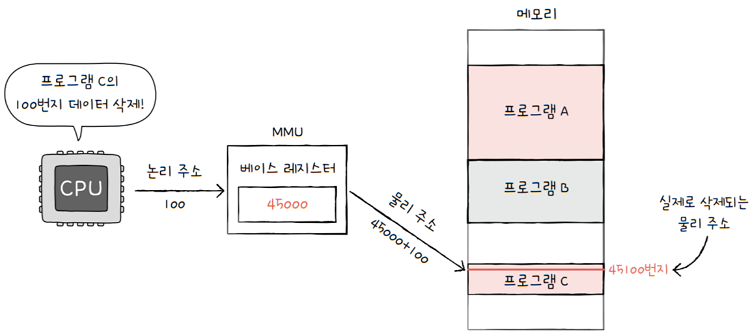

MySelf-Architec-Oper_6_12

e.g. 만약 베이스 레지스터에 45000이 저장되어 있고, CPU가 발생시킨 논리 주소가 100번지라면

논리 주소는 물리 주소 45100 ( 100 + 45000) 번지로 변환됩니다.
물리 주소 45000번지부터 적대된 프로그램 C의 논리 주소 100번지에는 이렇게 접근이 가능한 것입니다.

💡 정리

베이스 레지스터는 프로그램의 가장 작은 물리 주소, 즉 프로그램의 첫 물리 주소를 저장하는 셈이고,

논리 주소는 프로그램의 시작점으로부터 떨어진 거리인 셈입니다

실제로 저장되어 있는 그 프로그램으로부터 얼마나 떨어져있느냐에 해당하는 정보

2.2 메모리 보호 기법

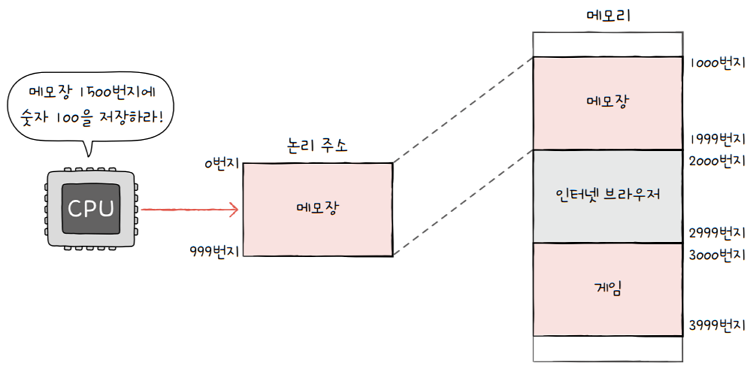

MySelf-Architec-Oper_6_13

메모장 프로그램의 물리 주소가 1000번지부터 1999번지, 인터넷 브라우저 프로그램의 물리 주소가 2000번지부터 2999번지, 게임 프로그램의 물리 주소가 3000번지부터 3999번지라고 가정해 보겠습니다.

만약 메모장 프로그램 명령어 중 ‘(논리 주소) 1500번지에 숫자 100을 저장하라’와 같은 명령어가 있다면
숫자 100은 어떤 물리 주소에 저장될까요? 이 명령어는 실행되어도 안전할까요?

MySelf-Architec-Oper_6_13

혹은 인터넷 브라우저 프로그램 명령어 중 ‘(논리 주소) 1100번지의 데이터를 삭제하라’와 같은 명령어가 있다면,

어떤 물리 주소의 데이터가 삭제될까요? 이 명령어는 실행되어도 안전할까요?

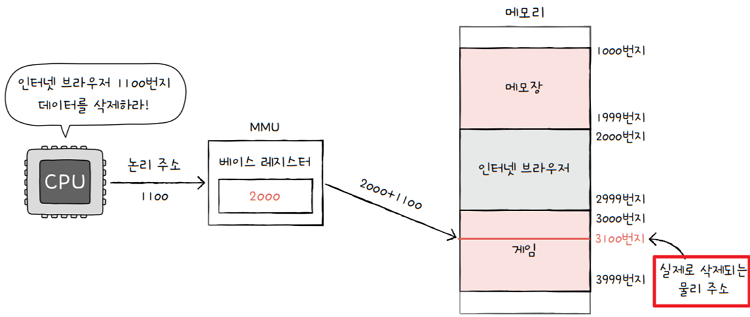

MySelf-Architec-Oper_6_15

짐작하겠지만, 위와 같은 명령어들은 실행되어서는 안됩니다. 프로그램의 논리 주소 영역을 벗어났기 때문이지요.

위 명령어들이 실행된다면
메모장 프로그램 명령어는 애꿎은 인터넷 브라우저 프로그램에 숫자 10을 저장하고,
인터넷 브라우저 프로그램 명령어는 자신과는 전혀 관련 없는 게임 프로그램 정보를 삭제합니다.

2.2.1 한계 레지스터

위와 같이, 다른 프로그램의 영역을 침범할 수 있는 명령어는 위험하기 때문에, 논리 주소 범위를 벗어나는 명령어 실행을 방지하고, 실행 중인 프로그램이 다른 프로그램에 영향을 받지 않도록 보호할 방법이 필요합니다. 이 방법은 한계 레지스터(limit register)라고 하는 특별한 레지스터를 통해서 메모리를 보호합니다.

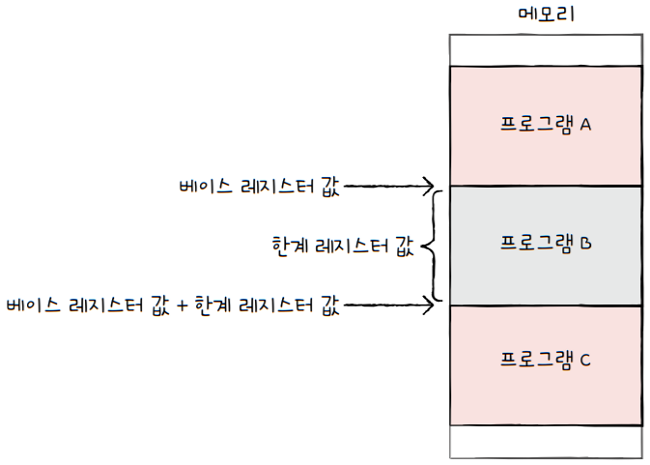

MySelf-Architec-Oper_6_16

프로그램의 영역을 침범할 수 있는 명령어의 실행을 막음
베이스 레지스터가 실행 중인 프로그램의 가장 작은 물리 주소를 저장한다면,
한계 레지스터는 논리 주소의 최대 크기를 저장
베이스 레지스터 값 <= 프로그램의 물리 주소 범위 < 베이스 레지스터 값 + 한계 레지스터 값
어떤 명령어가 한 개 레지스터값보다 큰 논리 주소에 접근하려고 하면,
- 그 명령어의 실행을 막아주면 됩니다.
- 그러면 그 명령어가 다른 메모리 주소를 침범할 일은 없어지게 됩니다.

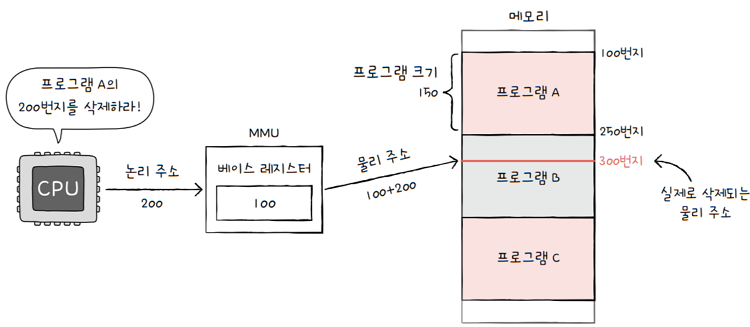

MySelf-Architec-Oper_6_17

e.g. 베이스 레지스터에 100, 한계 레지스터에 150이 저장되어 있다고 해 봅시다

이는 물리 주소 시작점이 100번지, 프로그램의 크기(논리 주소의 최대 크기)는 150임을 의미합니다.
따라서 이 프로그램은 150번지를 넘어서는 논리 주소를 가질 수 없습니다.

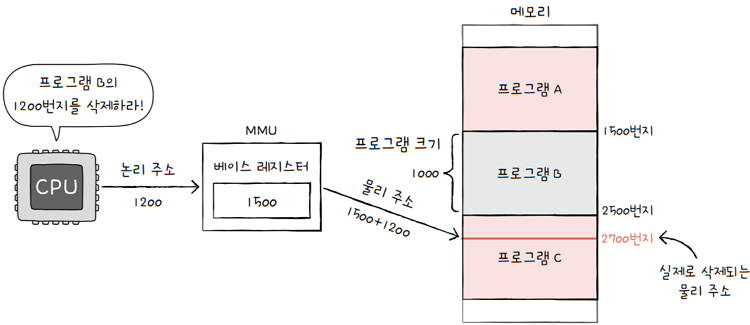

MySelf-Architec-Oper_6_18

e.g. 베이스 레지스터에 1500, 한계 레지스터에 1000이 저장되어 있다고 해 봅시다.

이는 물리 주소 시작점이 1500번지, 프로그램 크기는 1000임을 의미합니다.
따라서 이 프로그램은 1000번지를 넘어서는 논리 주소를 가질 수 없습니다.

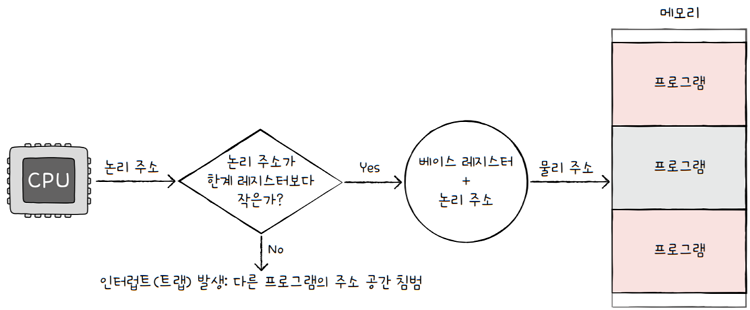

MySelf-Architec-Oper_6_19

이처럼 CPU는 메모리에 접근하기 전,
- 접근하고자 하는 논리 주소가 한계 레지스터보다 작은지를 항상 검사당합니다.
만약 CPU가 한계 레지스터보다 높은 논리 주소에 접근하려고 하면,
- 인터럽트(트랩)를 발생시켜 실행을 중단합니다.

이런 식으로 실행 중인 프로그램의 독립적인 실행 공간을 확보하고, 하나의 프로그램이 다른 프로그램을 침범하지 못하게 보호할 수 있습니다.

3. 캐시 메모리

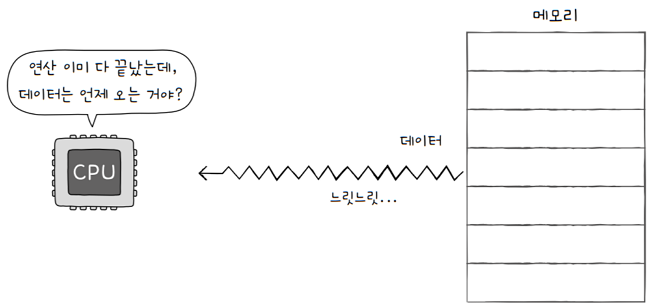

MySelf-Architec-Oper_6_20

CPU는 프로그램을 실행하는 과정에서 메모리에 저장된 데이터를 빈번하게 사용합니다.

하지만 CPU가 메모리에 접근하는 시간은 CPU의 연산 속도보다 느립니다.
CPU가 아무리 빨리 연산한다 해도, 메모리에 접근하는 시간이 느리면,
- CPU의 빠른 연산 속도는 아무런 쓸모가 없죠?
- 이를 극복하기 위한 저장 장치가 바로 캐시 메모리입니다.
캐시 메모리의 탄생 배경과 특징을 이해하려면, 저장 장치 계층 구조라는 개념을 이해해야 합니다.

3.1 저장 장치 계층 구조(memory hierarchy)

모든 사용자들은 빠르고 동시에 용량이 큰 저장 장치를 원합니다. 하지만 안타깝게도 빠른 저장 장치와 용량이 큰 저장 장치는 양립하기 어렵습니다. 저장 장치는 일반적으로 다음과 같은 명제를 따릅니다.

CPU와 가까운 저장 장치는 빠르고, 멀리 있는 저장 장치는 느리다.
속도가 빠른 저장 장치는 저장 용량이 작고, 가격이 비싸다.

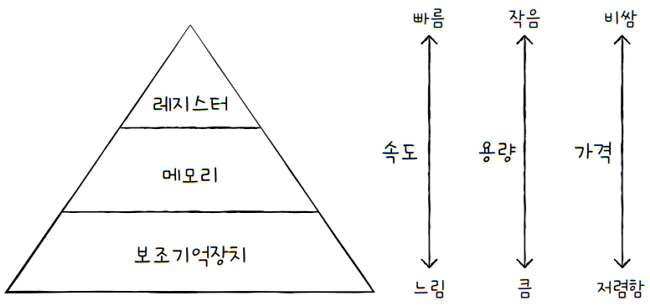

MySelf-Architec-Oper_6_21

e.g. 가령 CPU 내의 레지스터, 메모리(RAM), USB 메모리를 비교해볼까요?

CPU와 가장 가까운 레지스터
- 일반적으로 RAM보다 용량은 작지만, 접근 시간이 압도적으로 빠르고, 가격이 비쌈
USB 메모리보다 CPU에 더 가까운 RAM
- USB보다 접근 시간이 훨씬 더 빠르지만, 같은 용량이라 할지라도 가격은 더 비쌈
USB 메모리
- 가장 느림
cf. 위 계층으로 올라갈수록 CPU 와 가깝고 용량은 작지만 빠른 저장 장치
cf. 아래 계층으로 내려갈수록 CPU와 멀고 용 량은 크지만 느린 저장 장치
cf. 가격 또한 일반적으로 위 계층으로 올라갈수록 비싸고, 아래 계 층으로 내려갈수록 저렴

💡 저장 장치들의 장단점 정리

즉, 낮은 가격대의 대용량 저장 장치를 원한다면, 느린 속도는 감수해야 하고, 빠른 메모리를 원한다면, 작은 용량과 비싼 가격은 감수해야 합니다. 이렇게 저장 장치들의 장단점이 명확한데, 어느 하나의 저장 장치만을 사용할 수는 없겠죠? 그래서 일반적으로 컴퓨터는 다양한 저장 장치를 모두 사용합니다.

컴퓨터가 사용하는 저장 장치들은 ‘CPU에 얼마나 가까운가’를 기준으로 계층적으로 나타낼 수 있습니다.

이를 저장 장치 계층 구조(memory hierarchy)라고 합니다.
cf. 저장 장치 계층 구조를 영문으로 나타내면 memory hierarchy, 즉 메모리 계층 구조를 의미합니다.
- 여기서 **‘메모리’**라는 용어는 RAM이 아닌 ‘일반적인 저장 장치‘를 의미합니다.
- 이 책에서는 용어의 혼동을 방지하기 위해 **‘저장 장치 계층 구조’**라는 표현을 사용합니다.

3.2 캐시 메모리(cache memory)

CPU와 메모리 사이에 위치하고,
- 레지스터보다 용량이 크고 메모리보다 빠른 SRAM 기반의 저장 장치
CPU의 연산 속도와 메모리 접근 속도의 차이를 조금이나마 줄이기 위해 탄생
“CPU에서 매번 메모리에 왔다 갔다 하는건 시간이 오래 걸리니,
- 메모리에서 CPU가 사용할 일부 데이터를 미리 캐시 메모리로 가지고 와서 쓰자”

MySelf-Architec-Oper_6_22

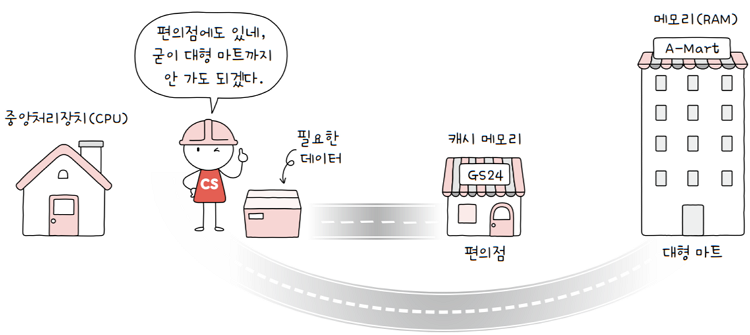

e.g. CPU를 집으로, 메모리에 접근하는 행위를 물건을 사러 가는 것으로 비유하면,

메모리는 마치 **‘물건은 많지만 집과는 멀리 떨어져 있어 왕복이 오래 걸리는 대형 마트’**이고,
캐시 메모리는 **‘물건이 많지는 않아도 집과 가까이 있는 편의점’**과 같다고 보면 됩니다.

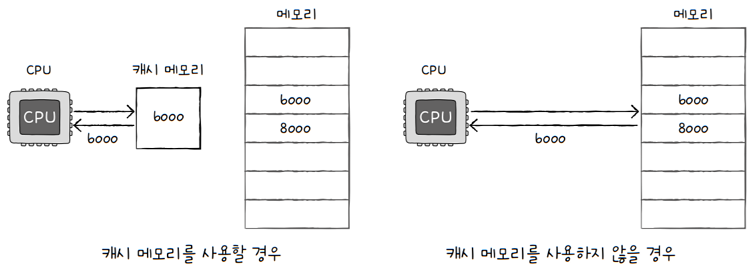

MySelf-Architec-Oper_6_23

편의점에 내가 필요한 물품이 있다면,
- 굳이 멀리 있는 대형 마트까지 갈 필요 없이 내가 원하는 물품을 얻을 수 있는 것처럼
캐시 메모리에 CPU가 필요로 하는 데이터가 있다면,
- 필요한 데이터로의 접근 시간을 줄일 수 있습니다

MySelf-Architec-Oper_6_24

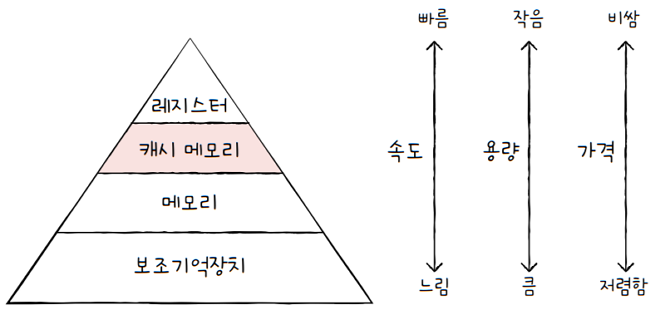

캐시 메모리까지 반영한 저장 장치 계층 구조는 위 그림과 같이 그릴 수 있습니다.

MySelf-Architec-Oper_6_25

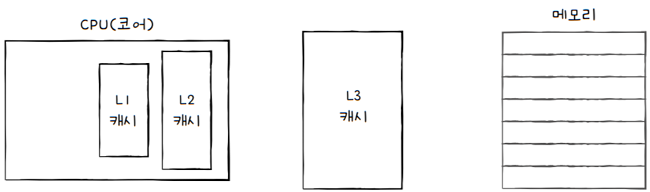

여러분이 사용하는 컴퓨터 내부에는 여러 개의 캐시 메모리가 있습니다.

캐시 메모리들은 CPU(코어)와 가까운 순서대로 계층을 구성합니다.
코어와 가장 가까운 캐시 메모리를 L1(level 1) 캐시,
그다음 가까운 캐시 메모리를 L2(level) 2 캐시,
그다음 가까운 캐시 메모리를 L3(level 3) 캐시라고 부릅니다.
cf. 일반적으로 L1 캐시와 L2 캐시는 코어 내부에, L3 캐시는 코어 외부에 위치해 있습니다.
저장 장치 계층 구조를 이해했다면,
- 캐시 메모리의 용량은 L1, L2, L3 순으로 커지고, 속도는 L3, L2, L1 순으로 빨라집니다.
- 가격은 일반적으로 L3, L2, L1 순으로 비싸지지요.
CPU가 메모리 내에 데이터가 필요하다고 판단하면,
- 우선 L1 캐시에 해당 데이터가 있는지를 알아보고,
- 없다면 L2, L3 캐시 순으로 데이터를 검색합니다.

MySelf-Architec-Oper_6_26

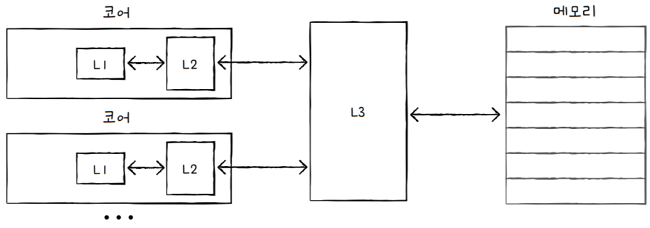

멀티 코어 프로세서에서 L1-L2-L3 캐시는 일반적으로 위 그림과 같이 구현됩니다.
L1 캐시와 L2 캐시는 코어마다 고유한 캐시 메모리로 할당되고,
L3 캐시는 여러 코어가 공유하는 형태로 사용됩니다.

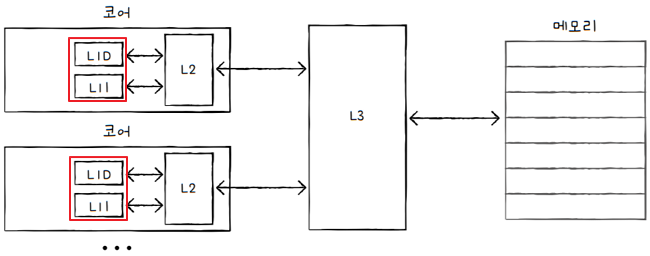

💡 분리형 캐시(split cache)

코어와 가장 가까운 L1 캐시는 조금이라도 접근 속도를 빠르게 만들기 위해,

명령어만을 저장하는 L1 캐시인 L1I 캐시와

데이터만을 저장하는 L1 캐시인 L1D 캐시로 분리하는 경우도 있습니다.

이를 분리형 캐시(split cache)라고 합니다.

MySelf-Architec-Oper_6_28

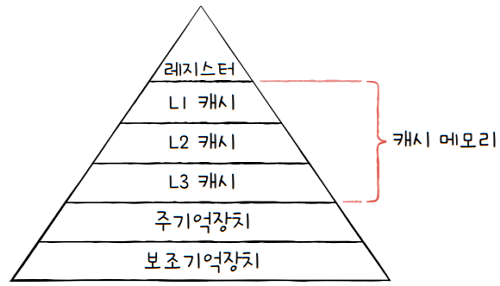

이 구조를 외울 필요는 전혀 없습니다. 클라우드 서비스에서 제공하는 원격 스토리지와 같이 여기서 다루지 않는 저장 장치들도 얼마든지 저장 장치 계층 구조에 추가될 수 있으니까요. 중요한 것은 상위 계층을 이루고 있는 저장 장치의 특징과 하위 계층을 이루고 있는 저장 장치의 특징을 이해하고 그 차이를 이해하는 것입니다.

3.3 참조 지역성 원리

3.3.1 캐시 히트(cache hit)

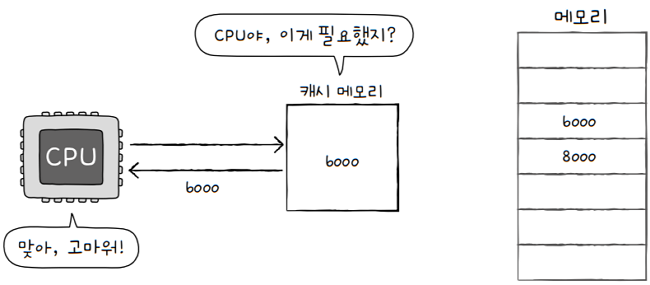

MySelf-Architec-Oper_6_29

캐시 메모리는 메모리보다 용량이 작다.
당연하게도 메모리의 모든 내용을 저장할 수 없다.
- 메모리의 일부 내용들을 저장할 수 밖에 없습니다.
그렇다며 캐시 메모리는 메모리의 많은 정보 중 뭘 저장해야 할까?
- 바로 CPU가 자주 사용할 법한 내용을 예측하여 저장합니다.
이렇게 CPU가 자주 사용할 것으로 예측한 데이터가 실제로 CPU가 사용했을 경우
- 다시 말해, 예측이 적중한 경우, 이를 캐시 히트(cache hit)라고 합니다.

3.3.2 캐시 미스(cache miss)

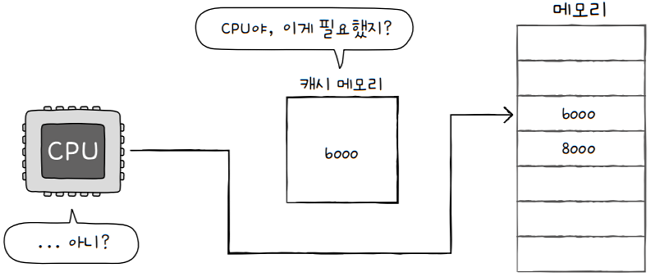

MySelf-Architec-Oper_6_30

반대로 자주 사용될 것으로 예측하여 캐시 메모리에 저장했지만,

CPU가 메모리에서 필요한 데이터를 직접 가져와야 하는 경우
다시 말해, 예측이 틀린 경우, 이를 캐시 미스(cache miss)라고 합니다.
캐시 미스가 발생하면 CPU가 필요한 데이터를 메모리에서 직접 가져와야 하기 때문에
- 캐시 메모리의 이점을 활용할 수 없습니다.
- 당연히 캐시 미스가 자주 발생하면 성능이 떨어지게 되겠죠.
cf. 캐시가 히트되는 비율을 캐시 적중률(cache hit ratio)이라 하고, 다음과 같이 계산합니다.
- 캐시 히트 횟수 / (캐시 히트 횟수 + 캐시 미스 횟수)
- 캐시 히트 횟수를 분자로 해서, 적중률을 알아낼 수 있음
- 우리가 사용하는 컴퓨터의 캐시 적중률은 대략 85~95% 이상입니다.
- CPU가 필요할 것으로 예측한 데이터를 100번 중 85~95번꼴로 맞추는 셈이지요.

캐시 메모리의 이점을 제대로 활용하려면, CPU가 사용할 법한 데이터를 제대로 예측해서 캐시 적중률을 높여야 합니다. 그렇다면 CPU가 사용할 법한 데이터는 어떻게 알 수 있을까요?

캐시 메모리는 한 가지 원칙에 따라 메모리로부터 가져올 데이터를 결정합니다. 바로 참조 지역성의 원리(locality of reference, principle of locality)입니다. 참조 지역성의 원리란 CPU가 메모리에 접근할 때의 주된 경향을 바탕으로 만들어진 원리입니다.

CPU는 최근에 접근했던 메모리 공간에 다시 접근하려는 경향이 있다.
CPU는 접근한 메모리 공간 근처를 접근하려는 경향이 있다.

하나씩 살펴봅시다.

(1) 시간 지역성(temporal locality)

첫째, **‘최근에 접근했던 메모리 공간에 다시 접근하려는 경향’**은 무엇일까요?

프로그래밍 언어를 배운 독자들은 **‘변수’**가 무엇인지 알고 있을 겁니다.

변수에 값을 저장하면, 언제든 변수에 다시 접근하여 변수에 저장된 값을 사용할 수 있습니다.
달리 말해 CPU는 변수가 저장된 메모리 공간을 언제든 다시 참조할 수 있다는 겁니다.
변수에 저장된 값은 일반적으로 한 번만 사용되지 않고, 프로그램이 실행되는 동안 여러 번 사용됩니다.
즉, CPU는 최근에 접근했던 (변수가 저장된) 메모리 공간을 여러 번 다시 접근할 수 있습니다.

가령 다음 코드를 봅시다. 이는 구구단 2단을 출력하는 간단한 코드입니다.

1#include <stdio.h>
2int main(void) {
3  int num = 2;
4  for (int i = 1; i <= 9; i++)
5    printf("%d X %d = %d\n", num, i, num * i);
6  return 0;
7}

위 코드에서 변수는 num, i입니다. 구구단 2단을 출력하는 과정에서 이 변수들이 여러 번 사용되고 있습니다. 이렇게 **‘최근에 접근했던 메모리 공간에 다시 접근하려는 경향’**을 시간 지역성(temporal locality)이라고 합니다.

(2) 공간 지역성(spatial locality)

둘째, ‘접근한 메모리 공간 근처를 접근하려는 경향’은 무엇일까요?

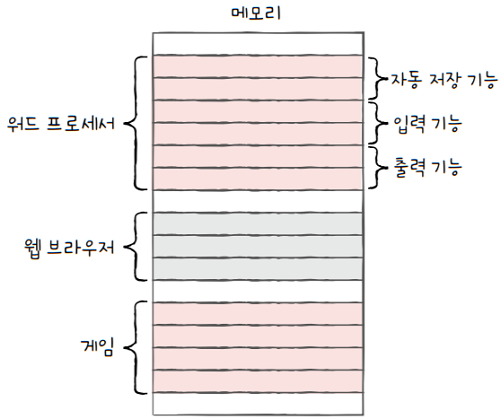

MySelf-Architec-Oper_6_31

CPU가 실행하려는 프로그램은 보통 관련 데이터들끼리 한데 모여 있습니다. 가령 메모리 내에 워드 프로세서, 웹 브라우저, 게임이 있다고 가정해 봅시다.

이 세 프로그램은 서로 관련 있는 데이터끼리 모여서 저장됩니다.
워드 프로세서는 워드 프로세서 관련 데이터들이 모여 저장되고,
웹 브라우저는 웹 브라우저 관련 데이터들이 모여 저장되고,
게임은 게임 관련 데이터들이 모여 저장되지요.

그리고 하나의 프로그램 내에서도 관련 있는 데이터들은 모여서 저장됩니다. 가령 워드 프로세서에 자동 저장 기능, 입력 기능, 출력 기능이 있다고 했을 때, 각각의 기능과 관련한 데이터는 모여 저장됩니다.

CPU가 워드 프로세서 프로그램을 실행할 때는

워드 프로세서 프로그램이 모여 있는 공간 근처를 집중적으로 접근할 것이고,
사용자가 입력을 할 적에는 입력 기능이 모여 있는 공간 근처를 집중적으로 접근하겠죠?
이렇게 **‘접근한 메모리 공간 근처를 접근하려는 경향’**을 공간 지역성(spatial locality)이라고 합니다

캐시 메모리는 이렇듯 참조 지역성의 원리에 입각해 CPU가 사용할 법한 데이터를 예측합니다.

05-CPU 성능 향상기법 07-보조기억장치
