1. 컴퓨터 네트워크를 알아야 하는 이유

1.1 네트워크의 네트워크, 인터넷

컴퓨터 네트워크(computer network) : 여러 개의 장치가 마치 그물처럼 서로 연결되어 정보를 주고받을 수 있는 통신망, 줄여서 네트워크
인터넷 : 여러 네트워크를 연결한 ‘네트워크의 네트워크‘
- 데스크탑 프로그램과 모바일 앱에서 인터넷 연결이 필요한 앱과 그렇지 않은 앱이 있다.
- 이 중 인터넷이 필요한 프로그램과 앱이 훨씬 많다.
- 즉, 개발 직군이 네트워크를 제대로 이해해야 하는 이유이기도 하다.

1.2 개발자가 컴퓨터 네트워크를 알아야 하는 이유

개발자의 업무는 크게 2종류로 나뉜다.

프로그램을 만드는 업무
만들어진 프로그램을 유지보수하는 업무

1.2.1 프로그램을 만드는 업무에서 네트워크 지식을 활용하는 경우

프로그래밍 언어나 웹 프레임워크 혹은 라이브러리를 사용할 떄, 네트워크에 대한 배경지식이 있어야만 활용할 수있는 기능들이 있다.
e.g. 스프링 프레임워크의 TCP/UDP 관련 기능 문서, 파이썬의 HTTP와 쿠키 문서
e.g. 그 외에도 배포할 떄도, DNS, HTTP/HTTPS, 포트 번호 등 다양한 네트워크 배경지식들이 필요

1.2.2 프로그램을 유지 보수하는 업무에서 네트워크 지식을 활용하는 경우

갑자기 인터넷이 연결이 안되는 문제, 잘 동작하던 웹 서버가 동작하지 않는 문제 등 네트워크 지식은 문제 발생 시 해결을 위한 실마리가 된다.
프로그램을 유지보수할 떄 사용하는 도구나 명령어 중에서도 네트워크 지식이 있어야만 이해할 수 있다.
e.g. netstart -ano

💡 네트워크 관련 기술 면접 예시

DNS의 정의와 동작 과정에 대해 설명하세요.

TCP와 UDP의 차이는 무엇인가요?

HTTP와 HTTPS의 차이는 무엇인가요?

2. 네트워크 거시적으로 살펴보기

네트워크는 여러 장치가 서로 연결되어 있는 통신망으로, 그래프의 형태를 띠고 있다.

그래프(graph) : 노드(node)와 노드를 연결하는 간선(edge)로 이루어진 자료구조
- cf. 노드를 정점(vertex), 간선은 링크(link)라고도 부름

2.1 네트워크의 기본 구조

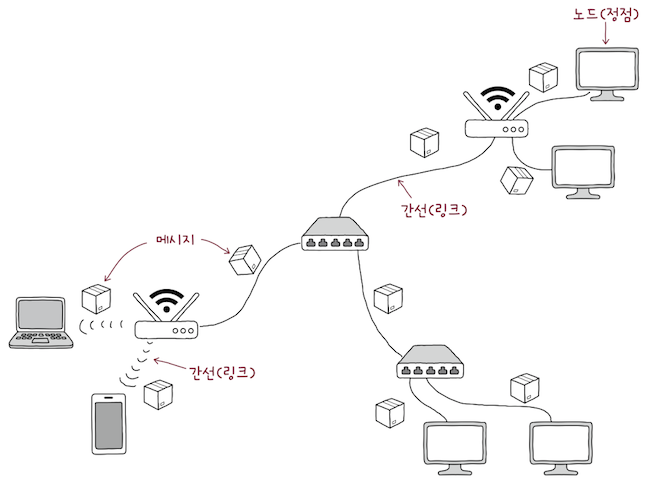

self-network_1_1

모든 네트워크는 3가지로 구성된다.

노드 : 정보를 주고받을 수 있는 장치
간선(노드를 연결) : 정보를 주고받을 수 있는 유무선의 통신 매체
메시지(노드 간 주고받는)

2.1.1 호스트

호스트(Host) : 네트워크에서 가장자리에 있는 노드

cf. 호스트는 네트워크를 통해 흐르는 정보를 최초로 생성 및 송신하고, 최종적으로 수신한다.
e.g. 이는 서버가 될 수도 있고, 개인 PC, 노트북, 스마트폰이 될 수도 있다.
cf. 호스트는 네트워크의 가장자리에 자리잡고 있는 점에서 종단 시스템(end system)이라고도 한다.

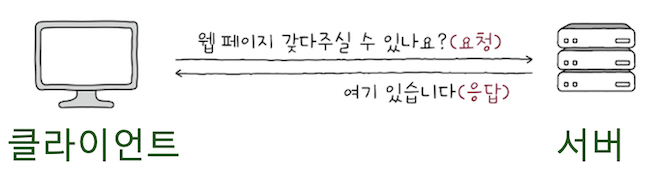

self-network_1_2

호스트가 네트워크 상에서 특정 역할을 수행하는데, 대표적으로 서버와 클라이언트가 있다.

서버(server) : 어떠한 서비스를 제공하는 호스트
- ‘어떠한 서비스’는 파일(파일 서버)이 될수도, 웹페이지(웹 서버)가 될 수도, 메일(메일 서버)이 될 수도 있다.
- cf. 서버는 서브(serve: 제공하다)에서 비롯했다.
  - 식당에서 손님에게 음식을 서빙(serve + ing)처럼 알바생 역할을 하는 호스트가 ‘서버’이다.
클라이언트(client) : 서버에게 어떠한 서비스를 요청하고 서버의 응답을 제공하는 호스트
- e.g. 알바생한테 서빙을 받으려면 손님이 먼저 요청해야 한다.
  - 손님이 음식을 요청하면, 알바생이 음식을 서빙한다.
- 이처럼 클라이언트는 요청(request)을 보내고 그에 대한 응답(response)을 제공받는다.

2.1.2 네트워크 장비

중간 노드(네트워크 장비) : 네트워크 가장자리에 위치하지 않은 노드

cf. 호스트 간 주고받을 정보가 중간에 거치는 노드들
e.g. 이더넷 허브, 스위치, 라우터, 공유기 등
이러한 중간 노드들을 네트워크 장비로 통칭할 수 있다.

💡 호스트, 네트워크 장비, 서버, 클라이언트는 배타적인 개념인가?

위와 같은 개념들은 그저 노드의 역할에 따라 구분한 기준에 불과하다. 즉, 칼로 자르듯이 명확하게 구분되지 않는다.

호소트 또는 네트워크 장비로서의 역할만은 수행할 수 있는 노드도 있고,

반대로, 그 모든 역할을 할 수 있는 노드도 존재한다.

서버와 클라이언트도 마찬가지로, 웹 브라우저를 통해 클라이언트로서 네트워크에 참여할 수 있지만,

동시에 간단한 프로그램을 설치와 설정을 통해 웹 서버로도 사용할 수있다.

일반적으로 다음과 같이 기억하면 된다.

호스트 역할을 수행할 수 있는 노드, 네트워크 장비 역할을 수행할 수 있는 노드가 있다.

서버 역할을 수행할 수 있는 노드, 클라이언트 역할을 수행할 수 있는 노드가 있다.

2.1.3 통신 매체

통신 매체 : 각 노드를 연결하는 간선

그래프는 노드와 이를 연결하는 간선(링크)로 이루어지기에,
- 호스트와 네트워크 장비 또한 유무선 매체를 통해 연결되어 있어야 한다.
유선 매체 : 노드들을 유선으로 연결
무선 매체 : 노드들을 무선으로 연결

2.1.4 메시지

메시지(message) : 통신 매체로 연결된 노드가 주고받는 정보

메시지는 웹페이지가 될 수도, 파일이 될 수도, 메일이 될 수도 있다.

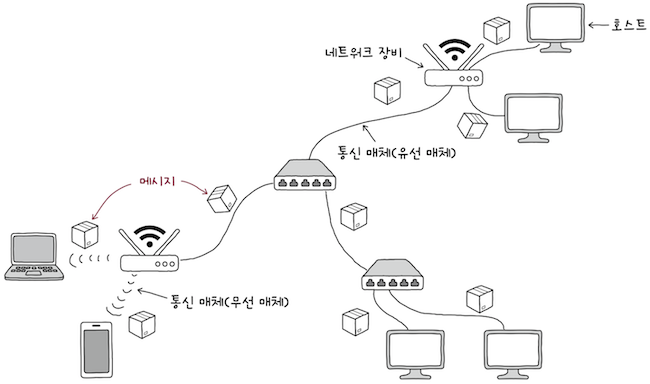

self-network_1_3

네트워크는 다음과 같은 요소들로 구성된다.
1. 가장자리 노드인 호스트
2. 중간 노드인 네트워크 장비
3. 노드들을 연결하는 간선인 통신 매체
4. 노드들이 주고받는 정보인 메시지

2.2 범위에 따른 네트워크 분류

위 요소들이 모이고 모여서 네트워크를 형성한다. 이렇게 형성된 네트워크의 범위는 일반 가정이 될 수도 있고, 때로 도시나 국가가 될 수도 있다.

네트워크의 구성 범위에 따라 분류하는 기준도 다르다.

2.2.1 LAN

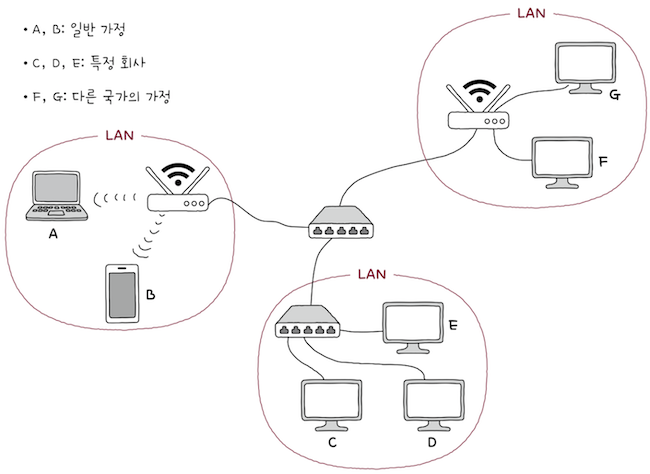

self-network_1_4

LAN (Local Area Network) : 가정, 기업, 학교처럼 한정된 공간에서의 네트워크

위 그림의 AB 집합, CDE 집합, FG집합 모두 LAN이라 볼 수있다.

2.2.2 WAN

WAN (Wide Area Network) : 먼 지역을 연결하는 광역 통신망을 의미

인터넷이 WAN으로 분류됨
같은 LAN에 속한 호스트끼리 메시지를 주고받아야 할 떄는 인터넷 연결과 같은 WAN이 필요없지만,
- 다른 LAN에 속한 호스트와 메시즈를 주고받아야 할 때는 WAN이 필요하다.

인터넷을 사용하기 위해 접속하는 WAN은 ISP(Internet Service Provider)라는 인터넷 서비스 업체가 구축하고 관리한다.

ISP는 WAN에 연결하는 회선을 임대하는 등 다양한 서비스를 제공한다.
e.g. 국내 대표적인 ISP 3사 : KT, SK 브로드밴드, LG 유플러스
cf. 추가로 멀리 떨어진 LAN을 연결하기 위해, 특정 조직에서 불특정 다수에게 공개되지 않은 WAN을 구축할 수도 있다.

💡 CAN과 MAN

크게는 LAN과 WAN으로 나눌 수 있지만, 더 세밀하게 나눌 수 있다. LAN보다 넓고, WAN보다는 좁은 범위의 CAN과 MAN이 있다.

CAN (Campus Area Network) : 학교 또는 회사의 여러 건물 단위로 연결되는 규모의 네트워크를 의미

MAN (Metropolitan Area Network) : 도시나 대도시 단위로 연결되는 규모의 네트워크를 의미

네트워크 범위를 기준으로 분류하면 WAN > MAN > CAN > LAN 순으로 작아진다.

2.3 메시지 교환 방식에 따른 네트워크 분류

네트워크로 메시지를 주고받는 방식은 크게 ‘회선 교환 방식’과 ‘패킷 교환 방식’으로 나눌 수 있다.

2.3.1 회선 교환 방식

회선 교환(circuit switching) : 메시지 전송로인 회선(circuit)을 설정하고, 이를 통해 메시지를 주고받는 방식

cf. ‘회선을 설정한다’ === ‘두 호스트가 연결되었다’, ‘전송로를 확보했다’ 같은 말이다.
회선 교환 네트워크에서는 호스트들이 메시지를 주고받기 전에 두 호스트를 연결한 후, 연결된 경로로 메시지를 주고받는다.

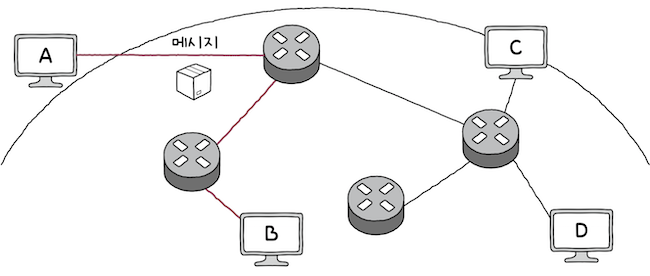

self-network_1_5

e.g. 위 그림과 같이 회선 교환 네트워크에서 A와 B가 통신하려면,

메시지를 주고받기 전에, A와 B 사이를 연결하는 회선(붉은 선)을 설정해야 이 경로를 통해 메시지를 주고 받을 수 있다.

e.g. 위 그림의 회선 교환 네트워크에서 A와 D가 통신하려면,

메시지를 주고받기 전에, A와 D 사이를 연결하는 회선(붉은 선)을 설정해야 이 경로를 통해 메시지를 주고 받을 수 있다.

(1) 장점

두 호스트 사이에 연결을 확보한 후에 메시지를 주고받는 특성 덕분에,
주어진 시간 동안 전송되는 정보의 양이 비교적 일정하다

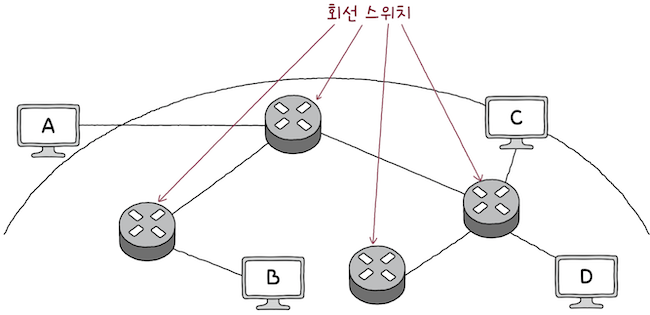

self-network_1_6

회선 교환 네트워크가 잘 동작하기 위해서는 호스트 간의 회선을 적절하게 설정해야 한다. 이 역할을 수행하는 회선 교환 네트워크 장비는 회선 스위치가 있다. 즉, 회선 스위치는 호스트 사이에 1대1 전송로를 확보하는 네트워크 장비다.

e.g. 회선 교환 네트워크의 대표적인 사례가 전통적인 전화망이다.

누군가에게 전화를 걸면 수신자가 전화받기 전에, 송신자와 수신자 사이에 연결이 설정되어야 하고,
한 번 연결이 설정되면 연결된 전송로를 통해서만 통화가 가능하다.

(2) 단점

self-network_1_5

회선 교환의 문제점은 회선의 이용효율이 낮다.

가능한 모든 회선에 끊임없이 메시지가 흘러야만 회선의 이용효율이 높아진다.
이를 반대로 이야기하면, 메시지를 주고받지 않으면서 회선을 점유하는 것은 낭비이다.

e.g. 위 그림을 보면, 회선 교환 네트워크 상에서 A, B, C, D가 각각 회선 스위치와 연결되어 있고, A, B회선이 설정되었다.

호스트 A, B는 회선이 설정되어 있으니 당장이라도 메시지를 주고받을 수 있다.
그러나 호스트 A, B가 회선을 점유하여 연결만 된 채로 메시지를 주고받지 않으면,
- 회선(붉은 선)에는 어떠한 메시지도 흐르지 않는다.
호스트 C가 A에게, D가 B에게 메시지를 보내고 싶어도 보낼 수 없는 상황이 발생한다.

2.3.2 패킷 교환 방식

패킷 교환(packet switching) : 회선 교환 방식의 문제를 개선해, 메시지를 패킷이라는 작은 단위로 쪼개어 전송한다.

cf. 패킷(packet) : 패킷 교환 네트워크상에서 송수신되는 메시지의 단위
cf. 현재 인터넷은 대부분 패킷 교환 방식을 이용한다. (따라서 패킷 교환 방식을 중점으로 배움)

e.g. 패킷 교환 방식으로 2GB 크기의 영화 파일을 다운로드한다면,

2GB 한 번에 전송되는 것이 아니라, 패킷의 크기만큼 분할되어 전송된다.
쪼개진 패킷들은 수신지인 사용자의 컴퓨터의 도달해서 재조립된다.

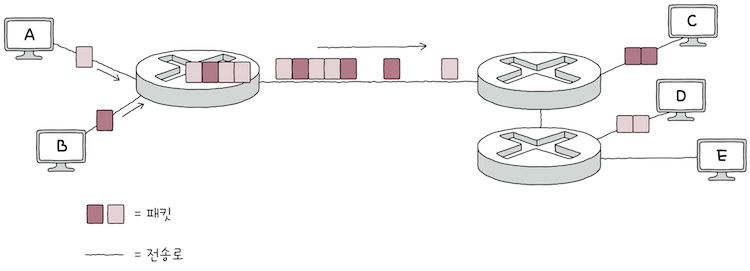

self-network_1_7

패킷 교환 네트워크는 회선 네트워크와는 달리 메시지를 송수신하는 두 호스트가 하나의 전송 경로를 점유하지 않기에, 네트워크 이용 효율이 상대적으로 높다. 위 그림을 보면, 회선 교환 방식에 비해 전송로에 메시지가 쉴 틈없이 흐르고 있다.

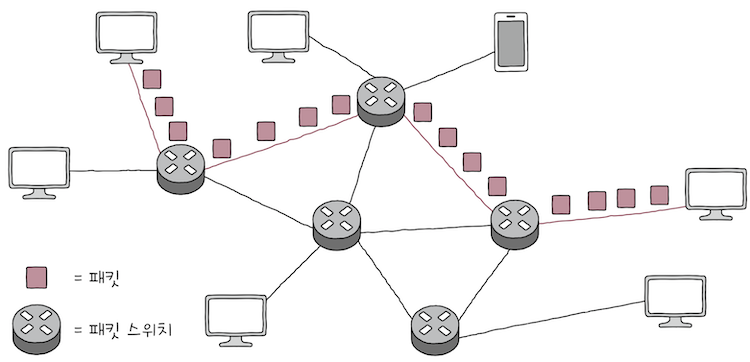

self-network_1_8

e.g. 만약 패킷이 패킷 교환 네트워크를 통해 지구 반대편의 먼 곳까지 이동해야 한다면?

사전에 설정된 경로만으로 통신하는 회선 교환 방식과는 달리,
패킷 교환 방식은 정해진 경로만으로 메시지를 송수신하지 않는다.
- 이 과정에서 메시지는 다양한 중간 노드를 거치는데, 이떄 중간 노드인 패킷 스위치는 패킷이 수신지까지 올바르게 도달할 수 있도록 최적의 경로를 결정하거나, 패킷의 송수신지를 식별한다.
e.g. 대표적인 패킷 스위치 네트워크 장비로는 라우터(router)와 스위치(switch)가 있다.

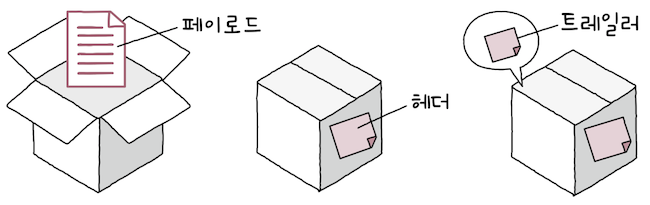

self-network_1_9

e.g. 패킷 교환 방식에서 주고받는 패킷은 본래 ‘소포, 꾸러미’라는 뜻이다.

택배를 보내려면, 상자 안에 보내고자 하는 물품을 담아야 한다.
그리고 상자 겉에 붙이는 송장(쪽지)에는 보내는 주소(송신지 주소)와 받을 주소(수신지 주소),
보내는 사람(송신자)과 받는 사람(수신자) 등 부가 정보를 적는다.
이것들이 있어야지 올바르게 배송이 된다.

네트워크 패킷도 마찬가지이다.

페이로드(payload) : 패킷을 통해 전송하고자하는 데이터 === 택배 상자에 넣을 물품
헤더(header) : 패킷 앞에 포함된 정보 === 택배 상자에 붙이는 송장정보
트레일러(trailer) : 패킷 뒤에 포함된 정보 === 택배 상자에 붙이는 송장정보

헤더와 트레일러는 패킷에 붙는 일종의 제어정보, 내지는 제어 정보이다. 패킷은 페이로드와 헤더로 구성되고, 때로는 트레일러도 포함된다.

2.4 주소와 송수신지 유형에 따른 전송 방식

패킷의 헤더에 담기는 대표적인 정보로는 주소(address)가 있다.

주소 : 송수신지를 특정하는 정보를 의미
택배 송장에 송수신지를 명시하는 것처럼, 네트워크에 흐르는 수많은 패킷에는 모두 송수신지가 담겨있다.
IP 주소, MAC 주소 모두 네트워크에서 사용되는 주소이다.
송수신지를 특정할 수 있는 주소가 있다면, 송수신지 유형에 따라 다양한 방식으로 메시지를 보낼 수 있다.
- e.g. 수신지를 특정 호스트 하나로 지정할 수 있고, 네트워크 내 모든 호스트로 지정할 수도 있다.
- e.g. 수신지를 자신과 동일한 그룹에 속한 호스트로 지정할 수도 있다.

송수신지 유형별 전송 방식은 다양하지만, 기본 네트워크 동작을 파악하기 위해 알아야할 중요한 방식은 유니캐스트와 브로드캐스트이다.

유니캐스트(unicast) : 하나의 수신지에 메시지를 전송하는 방식
- 송신지와 수신지와 1vs1로 메시지를 주고받는 경우
- 가장 일반적인 형태의 송수신 방식
브로드캐스트(broadcast) : 자신을 제외한 네트워크상의 모든 호스트에게 전송하는 방식
- 브로드캐스트가 전송되는 범위를 브로드캐스트 도메인(broadcast domain)이라 한다.
- 브로드캐스트의 수신지는 브로드캐스트 도메인이며, 이는 자신을 제외한 네트워크 상의 모든 호스트이다.

이 외에도 다양하 방식이 존재한다.

멀티캐스트(multicast) : 네트워크 내의 동일 그룹에 속한 호스트에게만 전송하는 방식
애니캐스트(anycast) : 네트워크 내의 동일 그룹에 속한 호스트 중 가장 가까운 호스트에게 전송하는 방식

주소는 송수신지를 특정할 수 있는 정보로, 이를 토대로 유니캐스트, 브로드캐스트 방식 등의 전송이 가능하다.

3. 네트워크 미시적으로 살펴보기

3.1 프로토콜

현대 인터넷은 대부분 패킷 교환 방식을 사용한다. 네트워크로 정보를 주고받는 방식은 택배와 유사하다.

💡 e.g. 영수에게 책을 택배보내기

선물할 책(페이로드)을 택배 상자(패킷)에 담는다.

배송주소 등 택배 기사가 읽을 메시지(헤더)를 작성한다.

택배 기사(네트워크 장비)를 통해 발송한다.

또한 택배기사가 송장에 적힌 메시지를 읽고 이해하려면, 택배 기사가 이해할 수 있는 언어로 작성되어야 한다. (e.g. 같은 한국어) 이러한 점에서 ‘언어’는 올바르게 정보를 주고받기 위해 합의된 의사소통 방식이라 볼 수 있다.

네트워크에서 언어를 주고받기 위해 사회적으로 합의된 의사소통 방식을 프로토콜(protocol)이라 부른다.

프로토콜 : 노드 간에 정보를 주고받기 위해 합의된 네트워크 규칙이나 방법을 의미
서로 다른 통신 장치들이 정보를 주고받으려면, 프로토콜을 통해야 한다.
e.g. 인터넷을 이용하는 것도, 이메일, 파일을 주고받을 수 있는 것도 모두 상대 호스트와 동일한 프로토콜을 사용하기 떄문
cf. 다만 일상 속 언어와는 달리, 통신 과정에서는 하나의 프로토콜만 사용하지 않고, 여러 프로토콜을 함께 사용한다.
- e.g. HTTP, FTP 등

💡 다양한 프로토콜들

IP : 패킷을 수신지까지 전달하기 위해 사용되는 프로토콜

IP라는 규칙으로 정보를 주고받음으로써 패킷을 수신지까지 올바르게 전달할 수 있음을 의미

ARP : 192.168.1.1과 같은 형태의 ‘IP주소’를 A1:B2:C3:D4:E5:F6과 같은 형태의 ‘MAC 주소’로 대응하기 위해 사용되는 프로토콜

IP주소를 MAC주소로 대응하기 위해서는 ARP라는 규칙으로 정보를 주고받아야 함을 의미

HTTPS : HTTP에 비해 보안상 더 안전한 프로토콜

HTTP와 HTTPS는 모두 프로토콜이다. HTTP라는 규칙으로 정보를 주고받는 것보다 HTTPS라는 규칙으로 정보를 주고받는 것이 보안상 더 안전함을 의미

TCP : UDP에 비해 일반적으로 느리지만, 신뢰성이 높은 프로토콜

TCP라는 규칙으로 정보를 주고받는 것은 UDP라는 규칙으로 정보를 주고받는 것에 비해 데이터를 더 확실하게 전송할 수 있다

위 예시들로 인해 모든 프로토콜은 각자의 목적과 특징이 있다. 패킷에는 페이로드, 헤더라는 부가정보가 있다고 했다. 프로토콜마다 목적과 특징이 다르기에, 특정 프로토콜로 주고받는 패킷의 부가정보도 달라진다. 즉, 프로토콜마다 패킷의 헤더 내용이 달라진다.

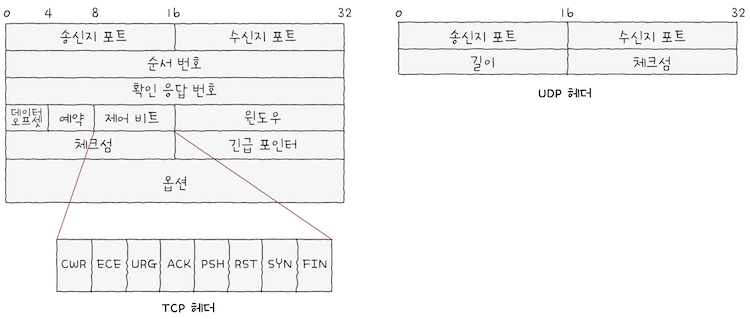

self-network_1_10

TCP와 UDP라는 규칙으로 패킷을 주고받을 떄는 위 그림과 같은 정보가 페이로드에 추가된다.

TCP는 UDP에 비해 더 확실하게 데이터를 전송할 수 있다.
그렇기에 TCP는 신뢰성 높은 전송을 수행하기 위한 정보로 구성되어 있고, 헤더에는 더 많은 정보가 포함된다.

3.2 네트워크 참조 모델

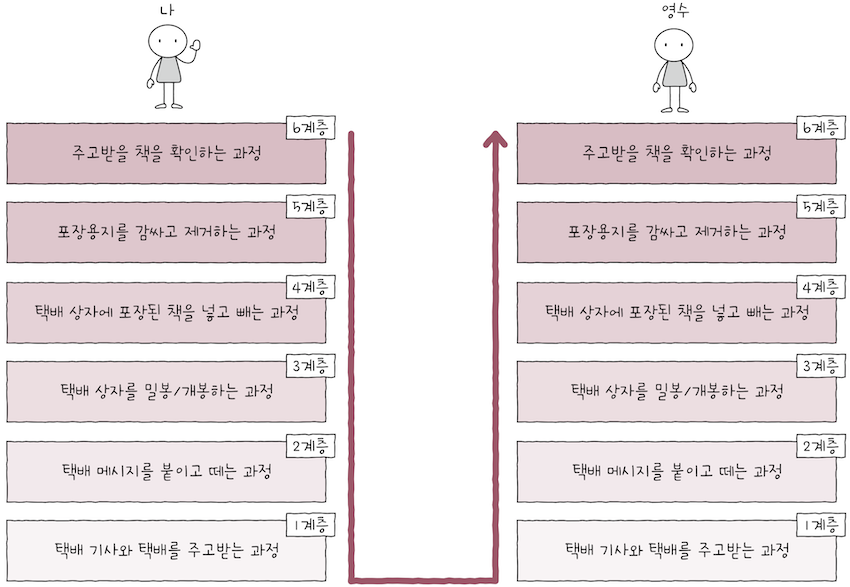

self-network_1_11

네트워크로 메시지를 수신하는 것은 택배를 주고받는 것과 유사하다. 택배를 전달받은 입장에서는 보내는 것의 정반대 과정이다. 과정을 잘 보면, 택배를 주고받는 과정에는 정형화된 순서가 있다. 이는 계층으로 표현할 수 있다.

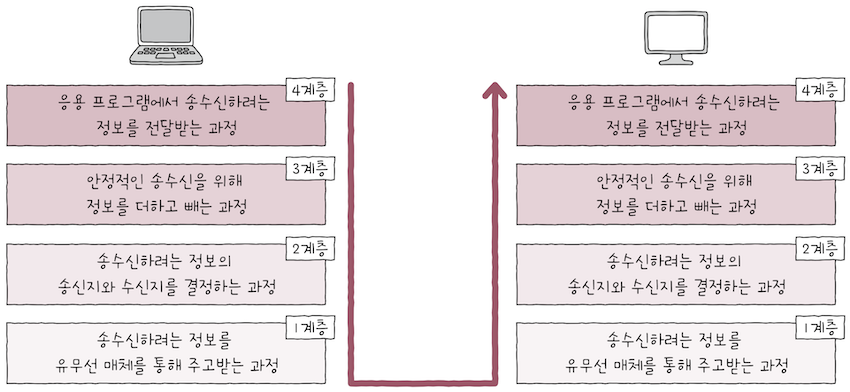

self-network_1_12

네트워크도 마찬가지로, 정보를 주고받을 떄는 정형화된 여러 단계를 거친다. 이 과정은 계층으로 표현할 수 있다. 이렇게 통신의 각 과정을 계층으로 나눈 구조를 네트워크 참조 모델(network reference model)이라 한다. 계층으로 표현한다는 점에서 네트워크 계층 모델이라 부른다.

통신 과정을 계층으로 나눈 이유는 크게 2가지이다.

네트워크 구성과 설계가 용이하다.
- 각 계층이 수행해야 할 역할이 정해져 있으므로, 계층의 목적에 맞게 프로토콜과 네트워크 장비를 계층별로 구분 가능
- e.g. 2계층에는 2계층 목적에 부합한 프로토콜과 네트워크 장비를 사용
- e.g. 3계층에는 3계층 목적에 부합한 프로토콜과 네트워크 장비를 사용
네트워크 문제 진단과 해결이 용이하다.
- 통신 과정에서 문제가 발생하더라도 문제 원인을 계층별로 진단하기 수월하다.
- e.g. 잘되던 인터넷이 갑자기 안되면, 가장 최하위 1계층에서 발생한 문제인지 판단하기 위해 케이블 등 유무선 매체의 접속 상태를 확인해볼 수 있다.
- e.g. 이상이 없다면, 다음 2계층에서 발생한 문제인지 판단하기 위해 정보가 수신지까지 제대로 전달되었는지 진단
- e.g. 2계층에도 이상이 없다면, 3계층에서 이상이 없는지 순서대로 진단한다.

대표적인 네트워크 참조모델로는 OSI 모델과 TCP/IP 모델이 있다.

3.2.1 OSI 모델

self-network_1_13

OSI 모델 : 국제 표준화 기구(ISO; International Organization for Standardization)에서 만든 네트워크 참조 모델

통신 단계를 7계층을 나누는데, 최하위 계층에서 최상위 계층순으로,
물리 > 데이터링크 > 네트워크 > 전송 > 세션 > 표현 > 응용 계층이 있다.
- cf. 외우는 법 : 아파서 티내다, 피내다(APS TND, P)

(1) 물리 계층

물리 계층(physical layer) : OSI 모델의 최하단에 있는 계층
1과 0으로 표현되는 비트 신호를 주고 받는 계층
가장 근원적인 통신이 이뤄지는 계층
1과 0으로 표현된 비트 데이터(e.g. 이메일, 사진, 동영상)는 다양한 통신 매체를 통해 다양한 신호로 운반될 수 있다.
가령 같은 비트 데이터라도 통신 매체에 따라 전기, 빛, 전파 등의 신호로 운반될 수 있다.

(2) 데이터링크 계층

데이터링크 계층(data link layer) : 네트워크 내 주변 장치간의 정보를 올바르게 주고받기 위한 계층
LAN 기술이 데이터링크 계층에 녹아있음
물리 계층을 통해 주고받은 정보에 오류가 없는지 확인하고,
MAC 주소라는 주소체계를 통해 네트워크 내 송수신지를 특정할 수 있다.
때로는 전송과정에서 발견할 수 있는 충돌문제를 해결하는 계층

(3) 네트워크 계층

네트워크 계층(network layer) : 메시지를 (다른 네트워크에 속한) 수신지까지 전달하는 계층
데이터링크 계층에서 네트워크 내의 주변 장치간의 통신이 이뤄진다면,
- 네트워크 계층에서는 네트워크 간의 통신이 이뤄짐
- e.g. 네트워크 계층은 인터넷을 가능하게 하는 계층
네트워크 계층에서는 IP 주소 체계를 통해 통신하려는 수신지 호스트와 네트워크를 식별하고,
- 원하는 수신지에 도달하기 위한 최적 경로를 결정한다.

(4) 전송 계층

전송 계층(transport layer) : 신뢰성있고 안전성있는 전송을 해야할 떄, 필요한 계층
전송 계층은 패킷의 흐름을 제어하거나 전송 오류를 점검해 신뢰성있고 안정적인 전송이 이루어지게 한다.
- e.g. 패킷이 정상적으로 보내졌는지, 중간에 유실된 정보는 없는지,
- e.g. 여러 개의 패킷을 보낼 때, 순서가 뒤바뀐 것은 없는지 확인해야 할 떄
이 외에도 포트라는 정보를 통해 실행 중인 응용 프로그램의 식별이 이뤄지기도 한다.

💡 응용 프로그램(application software)

사용자가 특정 목적을 위해 사용하는 일반적인 프로그램을 의미

e.g.) 워드 프로세서, 인터넷 브라우저, 메모장, 게임 등

(5) 세션 계층

세션 계층(session layer) : ‘세션’을 관리하기 위해 존재하는 계층
세션(session) : 다양한 상황에서 폭넓게 사용되지만,
- 일반적으로 통신을 주고받는 호스트의 응용 프로그램 간 연결 상태를 의미
세션 계층에서는 연결상태를 생성하거나 유지하고, 종료되었을 떄 끊어주는 역할을 담당한다.

(6) 표현 계층

표현 계층(presentation layer) : 마치 번역가와 같은 역할을 하는 계층
사람이 이해할 수 있는 언어인 문자를 컴퓨터가 이해할 수 있는 코드로 변환하거나,
- 압축, 암호화와 같은 작업이 표현 계층에서 이루어진다.

(7) 응용 계층

응용 계층(application layer) : OSI 참조 모델 최상단에 있는 계층으로 사용자 및 사용자가 이용하는 응용 프로그램과 가장 밀접히 맞닿아 있는 계층
응용 계층은 사용자가 이용할 응용 프로그램에 다양한 네트워크 서비스를 제공한다.
e.g. 웹 브라우저 프로그램에 웹 페이지를 제공하거나,
e.g. 이메일 클라이언트 프로그램에 송수신된 이메일을 제공하는 등 실질적 네트워크 서비스가 제공되는 계층
응용 프로그램에 다양한 서비스가 제공될 수 있을 만큼 타 계층에 비해 응용 계층에 속한 프로토콜이 많다.

3.2.2 TCP/IP 모델

OSI 모델은 주로 네트워크를 이론적으로 기술하고 이해할 떄 사용하는 반면,
TCP/IP 모델은 이론보다는 구현에 중점을 둔 네트워크 참조모델이다.
- OSI 모델의 목적이 ‘이상적 설계’에 가깝다면, TCP/IP 모델은 ‘실용적 구현’에 가깝다.
- TCP/IP 모델은 TCP/IP 4계층, 인터넷 프로토콜 스위트, TCP/IP 프로토콜 스택이라고도 부른다.
TCP와 IP라는 용어는 프로토콜의 이름이며, IP는 인터넷 프로토콜(Internet Protocol)의 약자이다.
그렇다면, 네트워크 참조 모델에 왜 TCP/IP라는 프로토콜 이름이 붙는 것일까?
- 이유는 이 두 프로토콜이 오늘날 네트워크 구현의 핵심으로 간주되기 떄문이다.

💡 프로토콜 스위트(internet protocol suite), 프로토콜 스택(protocol stack)

다양한 계층의 집합을 프로토콜 스위트, 프로토콜 스택이라고 한다. 마치 묶음으로 판매되는 세트 의류처럼 주로 함께 활용되는 프로토콜들이다.

TCP/IP 모델에서도 TCP, IP를 포함해 UDP, ARP, HTTP 등 다양한 프로토콜들이 주로 묶여 사용된다.

TCP, IP를 중심으로 한 프로토콜의 집합을 통칭하기 위해 인터넷 프로토콜 스위트, TCP/IP 프로토콜 스택이라는 이름이 붙은 것이다.

self-network_1_14

(1) 네트워크 액세스 계층

네트워크 액세스 계층(network access layer) : OSI 모델의 데이터링크 계층과 유사
- cf. 링크 계층 또는 네트워크 인터페이스 계층이라고도 부른다.
TCP/IP 모델에서 최하위 계층은 OSI 모델 물리계층보다는 데이터링크 계층 역할을 수행하는 쪽에 가깝다.
TCP/IP 모델에는 OSI모델에서의 물리 계층에 해당하는 개념이 없다고 보는 견해도 있다.
- cf. 그래서 많은 공식 문서와 전공 서적에서는 OSI 모델과 TCP/IP 모델을 대응해 설명하기 위해서,
- TCP/IP 모델에 물리 계층을 추가해 TCP/IP 모델을 5계층으로 확장하여 기술하기도 한다.
- 여기서도 앞으로는 TCP/IP 모델을 5계층으로 확장하여 설명한다.

(2) 인터넷 계층

인터넷 계층(internet layer) : OSI 모델에서의 네트워크 계층과 유사

(3) 전송 계층

전송 계층(transport layer) : OSI 모델에서의 전송 계층과 유사

(4) 응용 계층

응용 계층(application layer) : OSI 모델에서의 세션 계층, 표현 계층, 응용 계층을 합친 것과 유사

3.3 캡슐화와 역캡슐화

self-network_1_15

프로토콜, 네트워크 참조 모델을 토대로 실제 패킷이 어떻게 송수신될지 알아보자.

패킷은 송신 과정에서 캡슐화가 이루어지고, 수신 과정에서 역캡슐화가 이루어진다.
송수신하는 메시지는 송신지 입장에서는 가장 높은 계층에서부터 가장 낮은 계층으로,
수신자 입장에서는 가장 낮은 계층에서부터 가장 높은 계층으로 이동한다.

3.3.1 캡슐화

패킷 교환 네트워크에서 메시지는 패킷(e.g. 택배상자, 최소한의 데이터 단위) 단위로 송수신된다.

패킷은 헤더와 페이로드, 때로는 트레일러를 포함하여 구성된다.
프로토콜의 목적과 특징에 따라 헤더의 내용은 달라질 수 있다.

어떤 정보를 송신할 떄, 각 계층에서는 상위 계층으로부터 내려받은 패킷을 페이로드로 삼아, 프로토콜에 걸맞은 헤더(혹은 트레일러)를 덧붙인 후 하위 계층으로 전달한다.

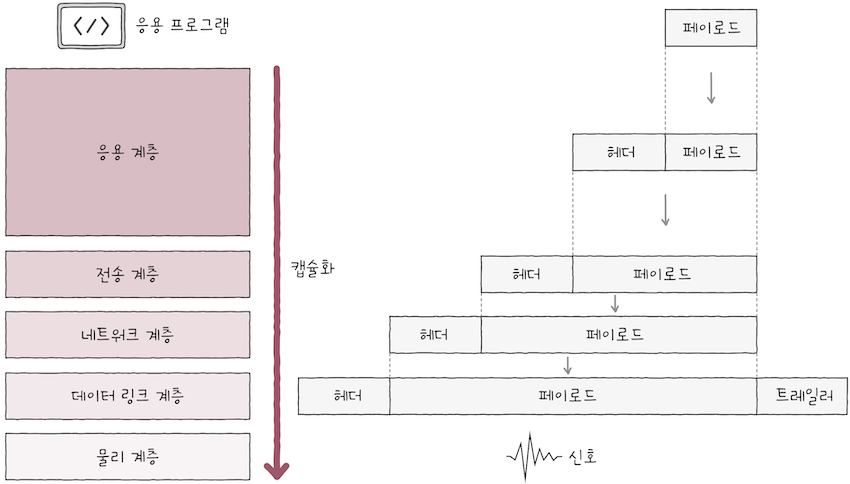

self-network_1_16

위 그림을 보면, 각 계층을 지나갈 떄마다, 보내고자 하는 정보에 헤더가 추가된다.

데이터링크 계층을 지날 때는 오류 감지를 위한 트레일러도 함께 붙는다.
상위 계층의 패킷은 하위 계층에서의 페이로드로 간주된다.
페이로드를 택배 안에 담을 물품에 빗댄다면, 이는 마치 상위 계층의 택배 상자를 하위 계층의 택배 상자에 담는 것과 같다.

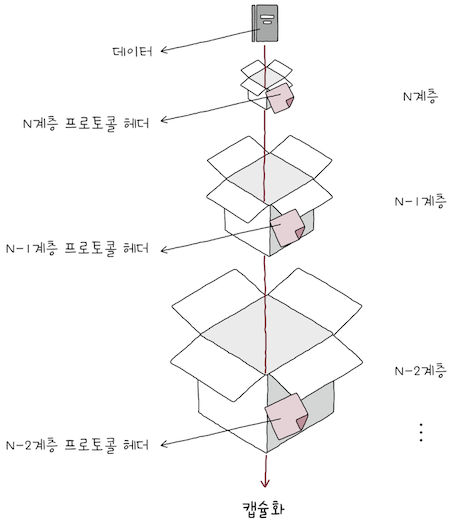

self-network_1_17

즉, 한 단계 아래 계층은 바로 위의 계층으로부터 받은 패킷에 헤더 및 트레일러를 추가한다. 이렇게 송신 과정에서 헤더 및 트레일러를 추가해 나가는 과정을 캡슐화(encapsulation)라고 부른다. 혹은 영문 그대로 인캡슐레이션라고도 부른다.

💡 캡슐화 : 데이터 전송 과정에서 헤더 및 트레일러를 추가해나가는 과정을 의미한다.

3.3.2 역캡슐화

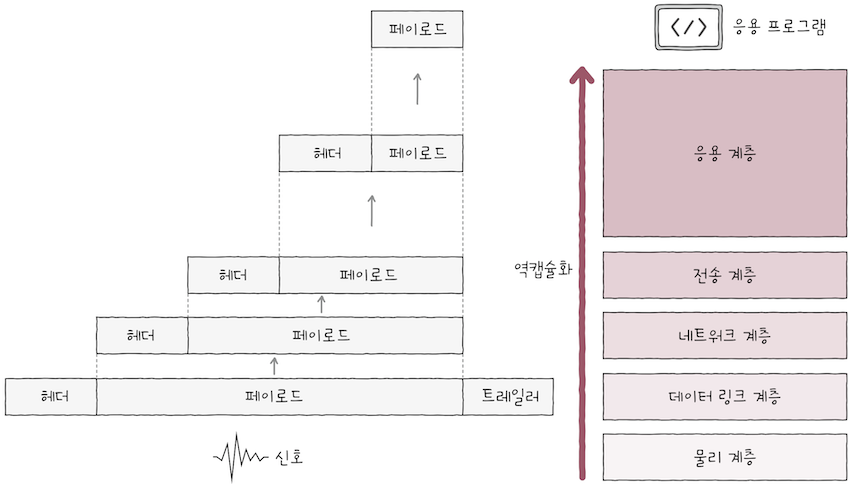

self-network_1_18

엽캐슐화는 받는 입장에서 생각하면 된다.

택배를 수신하는 과정은 택배를 송신하는 과정의 반대다.
네트워크에서도 마찬가지로 어떤 메시지를 수신할 떄는 캡슐화 과정에 붙였던 헤더(및 트레일러)를 각 계층에서 확인한 뒤 제거한다.
이를 역캡슐화(decapsulation)라고 한다.
- 영문 그대로 디캡슐레이션이라고도 부른다.

💡 역캡슐화 : 캡슐화 과정에서 붙인 헤더(및 트레일러)를 제거하는 과정을 의미한다.

3.4 PDU

각 계층에서 송수신되는 메시지 단위를 PDU(Protocol Data Unit)라고 한다.

즉, 상위 계층에서 전달받은 데이터에 현재 계층의 프로토콜 헤더(및 트레일러)를 추가하면 현재 계층의 PDU가 된다.

OSI 모델의 각 계층에서의 PDU

OSI 계층	PDU
응용 계층	데이터(data) - 메시지
표현 계층	데이터(data)
세션 계층	데이터(data)
전송 계층	세그먼트(segment), 데이터그램(datagram)
네트워크 계층	패킷(packet) - IP 데이터그램
데이터 링크 계층	프레임(frame)
물리 계층	비트(bit) - 심볼(symbol)

응용 계층의 PDU는 메시지, 네트워크 계층의 PDU는 IP 데이터그램, 물리 계층의 PDU는 심볼이라 지칭하기도 한다.

PDU는 주로 전송 계층 이하의 메시지를 구분하기 위해 사용한다. 전송 계층보다 높은 계층에서는 일반적으로 데이터 혹은 메시지로만 지칭하는 경우가 많다.

전송 계층의 PDU는 TCP 프로토콜이 사용되었을 경우에는 세그먼트,
UDP 프로토콜이 사용되었을 경우에는 데이터그램이 된다.

self-network_1_19

cf. 패킷

“패킷”이라는 용어는 패킷 교환 네트워크에서 쪼개어져 전송되는 단위를 통칭하기 위한 일반적인 용어로 사용되기도 하지만,

네트워크 계층에서 송수신 단위를 지칭하기 위해 사용되기 한다.

네트워크 계층에서의 PDU인 ‘패킷’은 후자이고,

패킷 교환 네트워크ㅇ에서 사용된 ‘패킷’은 전자이다.

여기서는 혼동을 방지하기 위해 네트워크 계층의 PDU는 IP 패킷이라고도 지칭한다.

3.4.1 OSI 7계층, TCP/IP 4계층은 사실 아무것도 해주지 않는다

네트워크 참조 모델은 반드시 지켜져야 하는 규칙이 아니다.
모든 프로토콜이나 네트워크 장비는 네트워크 참조 모델에 근거해, 반드시 특정 계층에 완벽히 대응되지 않는다.
네트워크 참조 모델은 모든 프로토콜과 네트워크 장비가 반드시 지켜야 하는 엄격한 규칙이나 법규가 아니다.
- 그냥 가이드 라인이다.
- 네트워크 ‘참조’ 모델이라는 이름처럼 네트워크 구조에 대한 개념 참조를 위해 사용하는 것이 바람직하다.
지금도 새 프로토콜과 네트워크 장비는 만들어지는데,
- 모든 프로토콜이 모든 모델의 특정 계층에 완벽히 대응되지는 않는다.
네트워크 참조 모델이나 특정 계층은 네트워크를 작동시키는 주체가 아니다.
- 프로토콜 혹은 네트워크 장비 같은 참조 모델에 속한 대상이 바로 네트워크를 작동시키는 주체이자 ‘무언가를 해주는’ 대상이다.
즉, 참조모델과 계층은 통신이 일어나는 단계를 역할별로 구획한 큰 그림(모델)일 뿐이지, 반드시 지켜야할 규칙도 아니고, 네트워크 작동 주체도 아니다.
e.g. TCP/IP 모델도 공식문서, 전공 서적마다 계층별 명칭과 구성, 계층 수를 자유롭게 서술한다.
e.g. OSI 모델도 마찬가지로, OSI 모델의 목적은 이론적 설계를 위한 참조에 가깝고, TCP/IP모델의 목적은 실용적 구현을 위한 참조에 가깝다. 즉, 두 모델은 별개의 목적을 가진 별개의 모델이다.
- 그래서 두 모델 계층 간 직접적인 비교는 기술적으로 엄밀하지 않고, 그냥 유사하다고 표현하는 것이다.

3.4.2 트래픽과 네트워크 성능 지표

트래픽(traffic) : 네트워크 내의 정보량을 의미
e.g. 통신 매체를 도로, 통신 매체에 흐르는 정보를 자동차라고 생각해보면,
- 자동차 수가 트래픽의 양인 셈이다.
cf. “라우터(네트워크 장비)에 트래픽이 몰린다.”라는 표현이 있다.
cf. “서버(호스트)의 트래픽을 분산한다”라는 표현이 있다.
특정 노드에 트래픽이 몰린다는 것을 해당 노드가 특정 시간 동안 처리해야 할 정보가 많음을 의미한다.
- 이 경우 해당 노드에 과부하(overhead)가 생길 수 있다.
- 컴퓨터에 여러 프로그램을 동시에 실행하면 CPU가 뜨거워지며 성능이 저하되는 것처럼,
- 트래픽이 몰려 특정 노드에 과부하가 생기면 성능 저하로 이어진다.

네트워크 성능을 평가할 수 있는 3가지 대중적인 지표가 있다. 바로 처리율, 대역폭, 패킷 손실이다.

(1) 처리율

처리율(throughput, 쓰루풋) : 단위 시간당 네트워크를 통해 실제로 전송되는 정보량을 의미
- 일반적으로 bps(bit/s ; bits per second), Mbps(Mbit/s ; megabits per second), Gbps(Gbit/s; gigabits per second) 단위로 표현한다.
- 때로는 초당 패킷 수를 표현하기 위해 pps(p/s ; packets per second) 단위를 사용하기도 한다.
처리율은 비교적 실시간성이 강조된 지표로,
- 특정 노드가 얼마만큼의 트래픽을 처리하는 중인지 판단하기 위해 사용되는 경우가 많다.
처리율은 매 순간 변하는 모습으로 표현되거나, 처리율의 평균값이 주로 활용된다.

(2) 대역폭

대역폭(bandwidth) : 신호 처리 영역에서의 정의와 네트워크 성능 측정 영역에서의 정의가 다소 다르다.
- 전자는 주파수의 범위를 의미
- 후자는 단위 시간 동안 통신 매체를 통해 송수신할 수 있는 최대 정보량을 의미
처리율과 같이 bps, Mbps, Gbps를 단위로 사용한다.
e.g. 통신 매체가 높은 대역폭을 가지고 있다면, 이는 많은 정보를 송수신할 능력이 있을 의미
- e.g. 마치 도로의 넓이가 넓어 오갈 수 있는 자동차가 많은 상황과 유사

(3) 패킷 손실

패킷 손실(packet loss) : 말 그대로 송수신되는 패킷이 손실된 상황을 의미한다.
- 높은 트래픽으로 인해 노드가 순간적으로 처리해야 할 패킷이 너무 많거나,
- 네트워크 상에 예기치 못한 장애가 발생해서 패킷을 처리하지 못하면 패킷 손실이 발생할 수 있다.
패킷 손실은 명령 프롬프트(CMD) 혹은 터미널에서 ping 명령어로 확인할 수 있다.
- ping 명령어는 수신지로 다수의 패킷을 전송해 수신지까지 도달 가능한지 여부를 알려준다.
- 몇 개의 패킷을 보내고, 받았는지, 몇 %의 패킷이 손실되었는지를 알 수 있다.
다음처럼 ping 명령어를 입력한 뒤, Ctrl + C를 눌러 실행을 멈추고 결과를 확인해보면, 패킷 손실을 확인할 수 있다.

1$ ping 8.8.8.8
2PING 8.8.8.8 (8.8.8.8): 56 data bytes
3Request timeout for icmp_seq 0
4Request timeout for icmp_seq 1
5Request timeout for icmp_seq 2
6...
7^C
8--- 8.8.8.8 ping statistics ---
9# 다음 문구로 패킷 손실을 알 수 있다.
107 packets transmitted, 7 packets received, 0.0% packet loss

터미널-정리 02-물리 계층과 데이터 링크 계층
