1. 인터페이스 개요

1.1 인터페이스 시스템

1.1.1 인터페이스 시스템의 개념

• 서로 다른 시스템, 장치 사이에서 정보나 신호를 주고 받을 수 있도록 도움을 주는 시스템

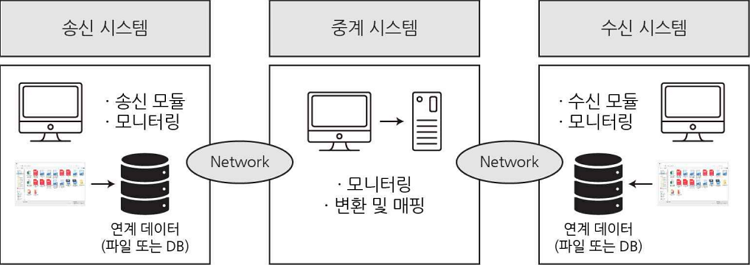

1.1.2 인터페이스 시스템 구성

• 송신 시스템
  • 연계할 데이터를 생성하여, 연계 테이블 또는 파일 형태로 송신 하는 시스템
  • 단계별 작업
    • 연계 데이터 생성 및 추출
    • 코드 매핑 및 데이터 변환
    • 인터페이스 테이블 / 파일 생성
    • 로그 기록
    • 데이터 전송
• 수신 시스템
  • 수신한 데이터를 데이터 형식에 맞게 저장하고 활용하는 시스템
  • 단계별 작업
    • 데이터 수신
    • 코드 매핑 및 데이터 변환
    • 로그 기록
    • 연계 데이터 반영
• 중계 서버
  • 송신 시스템과 수신 시스템 사이에서 데이터를 송수신하고 송수신 현황을 모니터링 하는 시스템
  • 연계 데이터의 보안 강화 및 다중 플랫폼 지원 등이 가능

1.2 연계 시스템 분류와 데이터 식별

1.2.1 시스템 분류 체계

• 기업 내부에서 사용하고 있는 시스템 분류 체계를 기반으로 대내외 인터페이스 시스템의 식별자를 정의
• 기업이 수행하는 업무를 대중소로 파악하여 상위 시스템과 하위 시스템을 구분

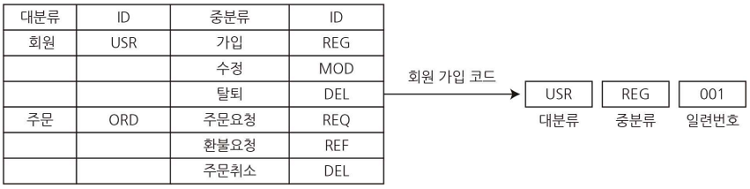

• 업무를 기준으로 인터페이스 시스템에 식별 코드를

1.2.2 연계 시스템 식별 정보

1.2.3 송수신 데이터 식별 : 공개종⭐

• 송수신 시스템 사이에서 교환되는 데이터는 규격화된 표준 형식에 따라 전송
• 인터페이스 설계 단계에서는 송수신 시스템 간에 전송되는 표준 항목과 업무 처리용 데이터 및 공통 코드 정보 등을 누락없이 식별하고 인터페이스 명세서를 작성
• 송수신 전문 구성

2. 인터페이스 설계서 확인

2.1 인터페이스 설계서 구성

2.1.1 인터페이스 목록

• 연계 업무와 연계에 참여하는 송수신 시스템의 정보, 연계 방식과 통신 유형 등에 대한 정보
• 주요 항목

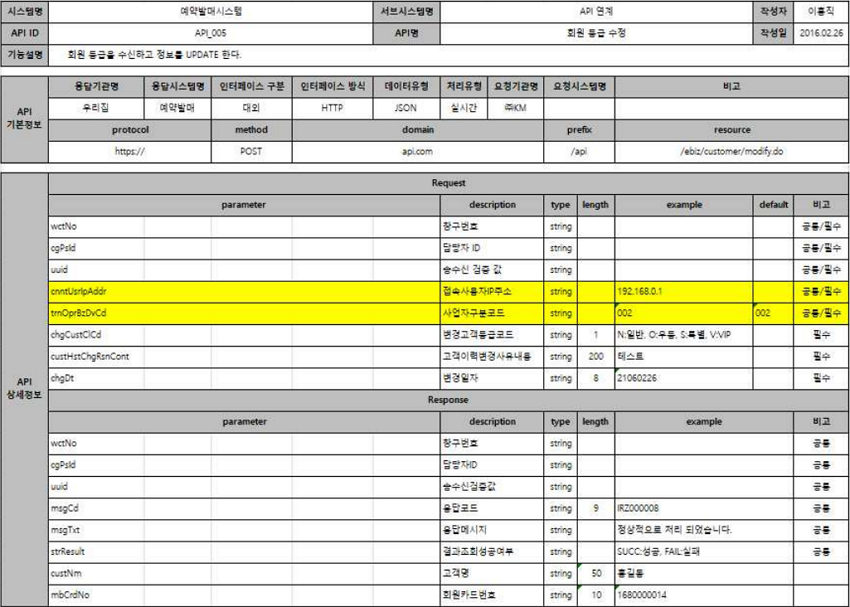

2.1.2 인터페이스 정의서

• 데이터 송신 시스템과 수신 시스템 간의 데이터 저장소와 속성 등의 상세 내역을 포함
• 주요 항목

2.1.3 인터페이스 설계서 명세화

• 인터페이스 설계 가이드와 인터페이스 설계서 작성 양식을 준비
• 분석 단계에서 정의된 정보를 인터페이스 목록 양식에 맞춰 작성
• 인터페이스 정의서 작성 양식에 맞춰 송수신 시스템의 정보를 각각 작성
• 인터페이스 식별 당시 작성한 서비스의 프로그램 명세서를 확인하고 보완이 필요한 경우 수정
• 인터페이스 설계서 작성 양식에 맞춰 송수신 데이터 항목 상세를 작성
• 송수신 시스템 간의 코드 변환을 위한 코드 매핑 규칙을 인터페이스 정의서에 작성하고, 코드 매핑 시 참고할수 있도록 코드 매핑 테이블을 별도로 작성
• 인터페이스 설계 내용을 검토하고 보완

2.2 데이터 표준 확인

2.2.1 인터페이스 데이터 표준 개념

• 인터페이스를 위해 인터페이스가 되어야 할 범위의 데이터들의 형식과 표준을 정의하는 것
• 데이터의 공통 영역을 추출하여 정의 하는 경우와, 한쪽의 데이터를 변환하는 경우가 있다

2.2.2 인터페이스 데이터 표준 확인

• 상호 인터페이스 해야 할 모듈의 데이터 표준과 함께 인터페이스 데이터 표준을 같이 정의하고 산출물에 표현
• 인터페이스에 필요한 데이터 포맷의 표준을 표현한다.
• 데이터 포맷은 Json, DB, XML 등 다양한 형태로 표현이 가능

2.2.3 인터페이스 데이터 표준 확인 절차

• 식별된 데이터 인터페이스를 통해 인터페이스 데이터 표준을 확인
• 식별된 인터페이스 기능을 통해 인터페이스 데이터 표준을 확인
• 데이터 인터페이스 및 식별된 인터페이스 기능을 통해 데이터 표준을 확인

3. 인터페이스 기능 구현

3.1 내·외부 모듈 연계 방식

3.1.1 EAI(Enterprise Application Integration)⭐

• 기업에서 운영되는 서로 다른 플랫폼 및 애플리케이션들 간의 정보 전달, 연계, 통합을 가능하게 해주는 솔루션
• EAI를 사용함으로써 각 비즈니스 간 통합 및 연계성을 증대시켜 효율성을 높여 줄 수 있으며 각 시스템간의 확장성을 높여줄 수 있다.

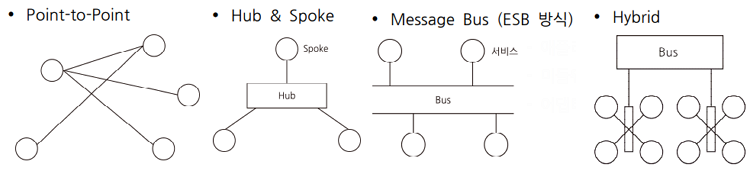

(1) EAI의 구축유형 : 포허메하⭐

• Point-to-Point
  • 중간에 미들웨어를 두지 않고 각 애플리케이션 간 Point to Point 형태로 연결
  • 솔루션 구매 없이 통합
• Hub & Spoke
  • 단일 접점이 허브 시스템을 통해 데이터를 전송하는 중앙 집중적 방식
  • 모든 데이터 전송 보장
  • 확장, 유지 보수 용이
  • 허브 장애 시 전체 영향
• Message Bus (ESB 방식)
  • 애플리케이션 사이 미들웨어(버스 = 데이터가 이동하는 경로)를 두어 처리
  • 미들웨어 통한 통합
  • 어댑터가 각 시스템과 버스를 두어 연결하므로 뛰어난 확정성, 대용량 처리 가능
• Hybrid
  • 그룹 내에는 Hub & Spoke 방식을, 그룹 간 메시징 버스 방식을 사용
  • 표준 통합 기술, 데이터 병목 현상(병의 목의 물이 한꺼번에 빠지지 못하는 것처럼 데이터가 한꺼번 못빠져나옴) 최소화

3.1.2 ESB(Enterprise Service Bus)⭐

• 웹 서비스 중심으로 표준화된 데이터, 버스를 통해 이 기종 애플리케이션을 유연(loosely-coupled)하게 통합하는핵심 플랫폼(기술)
• ESB는 Bus를 중심으로 각각 프로토콜이 호환이 되게끔 변환이 가능하고 서비스 중심으로 메시지 이동을 라우팅할수 있다.
• 관리 및 보안이 쉽고 높은 수준의 품질 지원이 가능하지만 표준화가 미비하고 특정 벤더 종속, 성능 문제에서 개선되어야 할 부분이 남아 있다.
• ESB는 애플리케이션 간의 통합 측면에서 EAI와 유사하다고 볼 수 있으나 애플리케이션 보다는 서비스 중심으로 통합을 지향하는 아키텍처 또는 기술이다

3.1.3 FEP(Front End Processor)

• 메인프레임에서 통신 과부하를 경감시키기 위해 전처리 작업을 하는 과정을 말한다
• 입력되는 데이터를 컴퓨터의 프로세서가 처리하기 전에 미리 처리하여 프로세서가 처리하는 시간을 줄여주는프로그램이나 하드웨어
• 전용선 또는 VPN을 이용하 연결된 기관 간, 정해진 인터페이스로 배치파일(SAM)을 전달한다

3.2 인터페이스 연계 기술⭐

• DB Link
  • 데이터베이스에 제공하는 DB Link 객체를 이용
  • 수신 시스템에서 DB Link를 생성하고 송신 시스템에서 해당 DB Link를 직접 참조하는 방식
• DB Connection
  • 수신 시스템의 WAS에서 송신 시스템 DB로 연결하는 DB Connection Pool을 생성하고, 연계 프로그램에서해당 DB Connection Pool명을 이용
• JDBC
  • 수신 시스템의 프로그램에서 JDBC 드라이버를 이용하여 송신 시스템 DB와 연결
  • DBMS 유형, DBMS 서버 IP와 Port, DB instance 정보가 필요함
• API / OpenAPI
  • 송신 시스템의 애플리케이션 프로그래밍 인터페이스 프로그램
  • API명, 입출력 파라미터 정보가 필요함
• Web Service
  • WSDL(Web Services Description Language), UDDI(Universal Description, Discovery and Integration), SOAP(Simple Object Access Protocol) 프로토콜을 이용하여 연계
• Hyper Link : 웹 애플리케이션에서 하이퍼링크(Hyper Link) 이용
• Socket
  • 통신을 위한 소켓(Socket)을 생성하여 포트를 할당하고 클라이언트의 통신 요청 시 클라이언트와 연결하고 통신하는 네트워크 기술
  • IP, Port를 이용해 외부의 컴퓨터에 접속하게 하는 기술

3.3 인터페이스 전송 데이터

3.3.1 JSON (JavaScript Object Notation)⭐

• Javascript 객체 문법으로 구조화된 데이터를 표현하기 위한 문자 기반의 표준 포맷
• Javascript에서 객체를 만들 때 사용하는 표현식
• JSON 표현식은 사람과 기계 모두 이해하기 쉬우며 용량이 작아서, 최근에는 JSON이 XML을 대체해서 데이터전송 등에 많이 사용한다.
• 프로그래밍 문법이 아닌 단순히 데이터를 표시하는 표현 방법일 뿐이다.
• JSON 데이터는 이름과 값의 쌍으로 이루어진다.
• JSON 문법

1
{
2
  "firstName": "Kwon",
3
  "lastName": "YoungJae",
4
  "email": "kyoje11@gmail.com",
5
  "hobby": ["puzzles", "swimming"]
6
}

3.3.2 XML (eXtensible Markup Language)⭐

• 웹에서 구조화한 문서를 표현하고 전송하도록 설계한 마크업 언어
• XML은 문서내용에 대한 구조와 의미를 기술하기 위한 언어
• 특수한 목적을 갖는 마크업 언어를 만드는데 사용하도록 권장하는 다목적 마크업 언어
• 다양한 표현이 가능하고, 확장성이 뛰어나며 간단하다.
• HTML처럼 데이터를 보여주는 목적이 아닌 데이터를 저장하고 전달할 목적으로 만들어졌다.
• HTML처럼 태그가 정해져 있지 않고, 사용자가 직접 정의할 수 있다.
• XML 예제

1
<?xml version="1.0" encoding="UTF-8"?>
2
<information type="필기">
3
    <subject>
4
        <no>1</no>
5
        <name>소프트웨어설계</name>
6
        <point>80</point>
7
    </subject>
8
    <subject>
9
        <no>2</no>
10
        <name>소프트웨어개발</name>
11
        <point>60</point>
12
    </subject>
13
</shop>

3.3.3 CSV (Comma Separated Values)

• 몇 가지 필드를 쉼표(,)로 구분한 텍스트 데이터 및 텍스트 파일
• 표 형태의 데이터를 저장하는 파일 형식
• CSV 예제

1
1,소프트웨어설계,80
2
2,소프트웨어개발,60
3
3,데이터베이스구축,85

3.3.4 YAML

• XML, C, 파이썬, 펄, RFC2822에서 정의된 e-mail 양식에서 개념을 얻어 만들어진 ‘사람이 쉽게 읽을 수 있는’ 데이터 직렬화 양식
• 2001년에 클라크 에반스가 고안했고, Ingy dot Net 및 Oren Ben-Kiki와 함께 디자인했다
• 문법은 상대적으로 이해하기 쉽고, 가독성이 좋도록 디자인되었다.
• 들여쓰기 및 XML의 특수기호를 사용하기 때문에, XML과 거의 비슷하다.

3.4 인터페이스 구현

3.4.1 AJAX(Asynchronous JavaScript and XML)⭐

(1) AJAX 개념⭐

• 자바스크립트를 이용해 서버와 브라우저가 비동기 방식으로 데이터를 교환할 수 있는 통신 기능
• 브라우저가 가지고있는 XMLHttpRequest 객체를 이용해서 전체 페이지를 새로고침 안하고 페이지의 일부만을 위한 데이터를 로드하는 기법

(2) 비동기 방식⭐

• 웹페이지를 리로드하지 않고 데이터를 불러오는 방식
• 페이지 리로드시 전체 리소스를 다시 불러와야 하지만, 비동기 방식을 이용할 경우 필요한 부분만을 불러와사용하므로 불필요한 리소스가 발생하지 않는다.

(3) AJAX 장단점

• 장점
  • 웹페이지의 속도향상
  • 서버의 처리가 완료될 때까지 기다리지 않고 처리가 가능하다.
  • 서버에서 Data만 전송하면 되므로 전체적인 코딩의 양이 줄어든다.
  • 기존 웹에서는 불가능했던 다양한 UI를 가능하게 해준다.
• 단점
  • 히스토리 관리가 되지 않는다.
  • 사용자에게 아무런 진행 정보가 주어지지 않는다.
  • AJAX를 쓸 수 없는 브라우저에 대한 문제 이슈가 있다.
  • 다른 도메인과는 통신이 불가능하다.
  • 페이지 이동없는 통신으로 인한 보안상의 문제가 있다.

(4) AJAX 예

1
$.ajax({
2
  // jQuery에서 ajax 실행
3
  url: 'https://www.njobler.net/test',
4
  type: 'GET',
5
  success: function onData(data) {
6
    console.log(data)
7
  },
8
  error: function onError(error) {
9
    console.error(error)
10
  },
11
})

3.4.2 SOAP(Simple Object Access Protocol)

(1) SOAP의 개념⭐

• HTTP, HTTPS, SMTP 등을 통해 XML 기반의 메시지를 컴퓨터 네트워크 상에서 교환하는 프로토콜
• SOAP은 웹 서비스에서 기본적인 메시지를 전달하는 기반이 된다.
• 보통 RPC(Remote Procedure Call) 패턴을 많이 사용한다.
• 클라이언트에서 서버 쪽으로 메시지를 요청하고, 서버는 그 메시지에 반응한다.
• 레스트풀(RESTful)보다 상대적으로 개발이 어렵다.
• DCOM이나 CORBA의 호환성과 보안 문제로 등장했다.
• SOA 개념을 실현하기 위한 기술이다.
• XML 사용

(2) SOAP 구성⭐

• SOAP(Simple Object Access Protocol) = UDDI에서 찾은 실제 문서를 사용
  • HTTP, HTTPS, SMTP등을 사용하여 XML 기반의 메시지를 네트워크 상에서 교환하는 형태의 프로토콜
  • XML을 근간으로 헤더와 바디를 조합하는 디자인 패턴으로 설계되어 있다.
• UDDI(Universal Description, Discovery and Integration) = 도서관 역할
  • 인터넷에서 전 세계의 비즈니스 업체 목록에 자신의 목록을 등록하기 위한 XML기반의 규격
• WSDL(Web Services Description Language) = XML로 작성된 문서(설명서. 책)
  • 웹 서비스 기술언어 또는 기술된 정의 파일의 총칭으로 XML로 기술
  • 서비스 제공 장소, 서비스 메시지 포맷, 프로토콜 등이 기술된다.

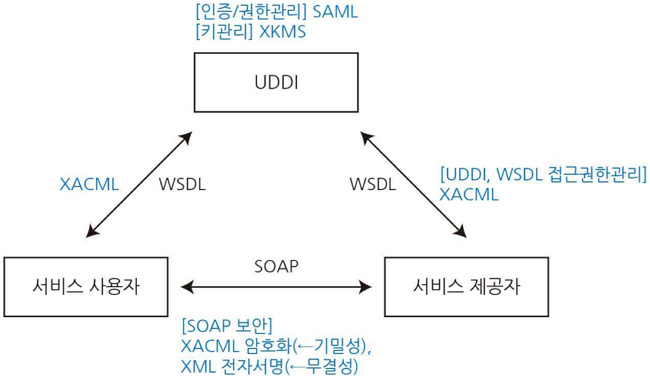

(3) SOAP 보안 프로토콜

• SAML(인증/권한관리)
  • 이기종 시스템 간 권한 확인
  • 인증 및 권한 정보 명세
  • 보안 토큰
• XKMS(키관리) = Key
  • 부인방지
  • 기존 PKI 연동 용이
• XACML(접근제어) = Access
  • 정보 접근을 위한 XML 명세
  • UDDI 및 WSDL 항목 접근 제어

(4) SOAP 장/단점

• 장점
  • 기본적으로 HTTP 기반 위에서 동작하기 때문에, 프록시와 방화벽에 구애받지 않고 통신이 가능하다.
  • HTTP 이외의 다른 트랜스포트 프로토콜들(SMTP)을 사용할 수 있다.
  • 플랫폼 및 프로그래밍 언어에 독립적이다.
• 단점 : XML 포맷의 형태로 보내기 때문에 다른 기술과 비교해서 상대적으로 느리다.

(5) SOAP 기본 구조

1
<?xml version="1.0"?>
2
<soap:Envelope
3
xmlns:soap="http://www.w3.org/2001/12/soap-envelope"
4
soap:encodingStyle="http://www.w3.org/2001/12/soap-encoding">
5

6
<soap:Header>
7
...
8
</soap:Header>
9
<soap:Body>
10
  ...
11
  <soap:Fault>
12
  	...
13
  </soap:Fault>
14
</soap:Body>
15
</soap:Envelope>

3.4.3 REST

(1) REST의 개념⭐

• HTTP URI를 통해 자원을 명시하고, HTTP Method(POST, GET, PUT, DELETE)를 통해 해당 자원에 대한 CRUD Operation을 적용하는 것을 의미한다.
• 자원 기반의 구조(ROA, Resource Oriented Architecture)의 개념으로 구현되었다.
• JSON 사용

(2) REST 구성요소⭐

• 자원(Resource), URI
  • 서버에 존재하는 데이터의 총칭
  • 모든 자원은 고유의 URI를 가지며 클라이언트는 이 URI를 지정하여 해당 자원에 대해 CRUD 명령을 수행한다.
• 행위(Verb), Method
  • 클라이언트는 URI를 이용해 자원을 지정하고 자원을 조작하기 위해 Method를 사용한다.
  • HTTP 프로토콜에서는 GET, POST, PUT, DELETE 같은 Method를 제공한다.
• 표현(Representation)
  • REST에서 하나의 자원은 JSON , XML , TEXT , RSS 등 여러 형태의 Representation으로 나타낼 수 있다.

(3) CRUD Operation, HTTP Method⭐

• Create : POST (자원 생성)
• Read : GET (자원의 정보 조회)
• Update : PUT (자원의 정보 업데이트)
• Delete : DELETE (자원 삭제)

(4) REST 특징

• 유니폼 인터페이스
  • HTTP 표준만 따르면 어떤 언어나 플랫폼에서 사용해도 사용이 가능한 인터페이스 스타일
  • 특정 언어에 상관없이 사용이 가능하다.
• Stateless(상태 정보 유지 안함)
  • Rest는 상태 정보를 유지하지 않는다.
  • 서버는 각각의 요청을 완전히 다른 것으로 인식하고 처리를 한다.
• Cacheable(캐시가능) : HTTP가 가진 캐싱 기능이 적용 가능
• Self-descriptiveness (자체 표현 구조)
  • REST API 메시지만 보고도 쉽게 이해 할 수 있는 자체 표현 구조로 되어있다

(5) REST 장/단점

• 장점
  • 별도의 인프라 구축이 필요없다.
  • 클라이언트와 서버의 분리
  • 플랫폼에 독립적
  • 쉬운 사용
• 단점
  • 표준이 존재하지 않음
  • HTTP Method의 한계
  • RDBMS와 맞지 않음

(6) REST API 예제

1
// 강의 생성
2
HTTP POST, http://njobler.net/lecture
3
{
4
     "lec":{
5
         "name":"정보처리실기"
6
         "price":"70,000"
7
     }
8
}
9

10
// 강의 조회
11
HTTP GET, http://njobler.net/lecture/정보처리실기
12

13
// 강의 수정
14
HTTP PUT,  http://njobler.net/lecture
15
{
16
     "lec":{
17
         "name":"정보처리 실기"
18
         "price":"65,000"
19
     }
20
}
21

22
// 강의 삭제
23
HTTP DELETE, http://njobler.net/lecture/정보처리실기

(7) RESTful

• REST의 원리를 따르는 시스템

3.5 인터페이스 보안

3.5.1 인터페이스 보안 취약점 분석

• 인터페이스의 보안 취약점을 분석
  • 인터페이스 각 구간의 구현 현황을 분석
  • 인터페이스 각 구간의 보안 취약점을 분석
• 분석된 보안 취약점을 근거로 인터페이스 보안 기능을 적용⭐
  • 네트워크 구간에 보안 기능을 적용 (IPSec, SSL, HTTP)
  • 애플리케이션에 보안 기능을 적용
  • 데이터베이스에 보안 기능을 적용

3.5.2 인터페이스 보안 기능 적용

• 네트워크 영역
  • 인터페이스 송/수신 간 스니핑 등 이용한 데이터 탈취 및 변조 위협 방지 위해 네트워크 트래픽에 대한 암호화 설정
  • IPSec, SSL, S-HTTP 등 다양한 방식으로 적용
• 애플리케이션 영역
  • 시큐어코딩 가이드를 참조하여 애플리케이션 코드 상 보안 취약점을 보완 하는 방향으로 보안 기능 적용
• DB 영역
  • DB, 스키마, 엔티티의 접근 권한과 프로시저, 트리거 등 DB 동작 객체의 보안 취약점에 보안 기능을 적용
  • 민감 데이터를 암호화, 익명화 등을 통해 데이터 자체 보안 방안도 고려

4. 인터페이스 구현 검증

4.1 인터페이스 검증

4.1.1 인터페이스 구현 검증 도구 : XSF NSW⭐

X S Fi Nsel sa (윈도우 엑스피 안살웨)

• xUnit : 다양한 언어를 지원하는 단위 테스트 프레임워크
  • 자바(jUnit), C++(cppUnit), .Net(nUnit)
• STAF : 서비스 호출 및 컴포넌트 재사용 등 다양한 환경을 지원하는 테스트 프레임워크
• FitNesse : 웹 기반 테스트케이스 설계, 실행, 결과 확인 등을 지원하는 테스트 프레임워크
• NTAF : FitNesse의 장점과 STAF의 장점을 통합한 Naver의 테스트 자동화 프레임워크
• Selenium : 다양한 브라우저 및 개발 언어를 지원하는 웹 어플리케이션 테스트 프레임워크
• watir : Ruby를 사용하는 애플리케이션 테스트 프레임워크

4.1.2 인터페이스 구현 감시 도구

• APM(Application Performance Management)을 사용하여 동작상태 감시
• 데이터베이스, 웹 애플리케이션의 다양한 정보를 조회하고 분석하여 시각화 함
• 종류 : 스카우터(Scouter), 제니퍼(Jennifer) 등

4.2 인터페이스 오류 처리

4.2.1 인터페이스 오류 발생 알림

• 화면을 통한 오류 메시지 표시
• 오류 발생시 SMS 발송
• 오류 발생시 이메일 발송

4.2.2 인터페이스 오류 발생 확인

• 인터페이스 오류 로그 확인
• 인터페이스 오류 테이블 확인
• 인터페이스 감시도구로 확인
